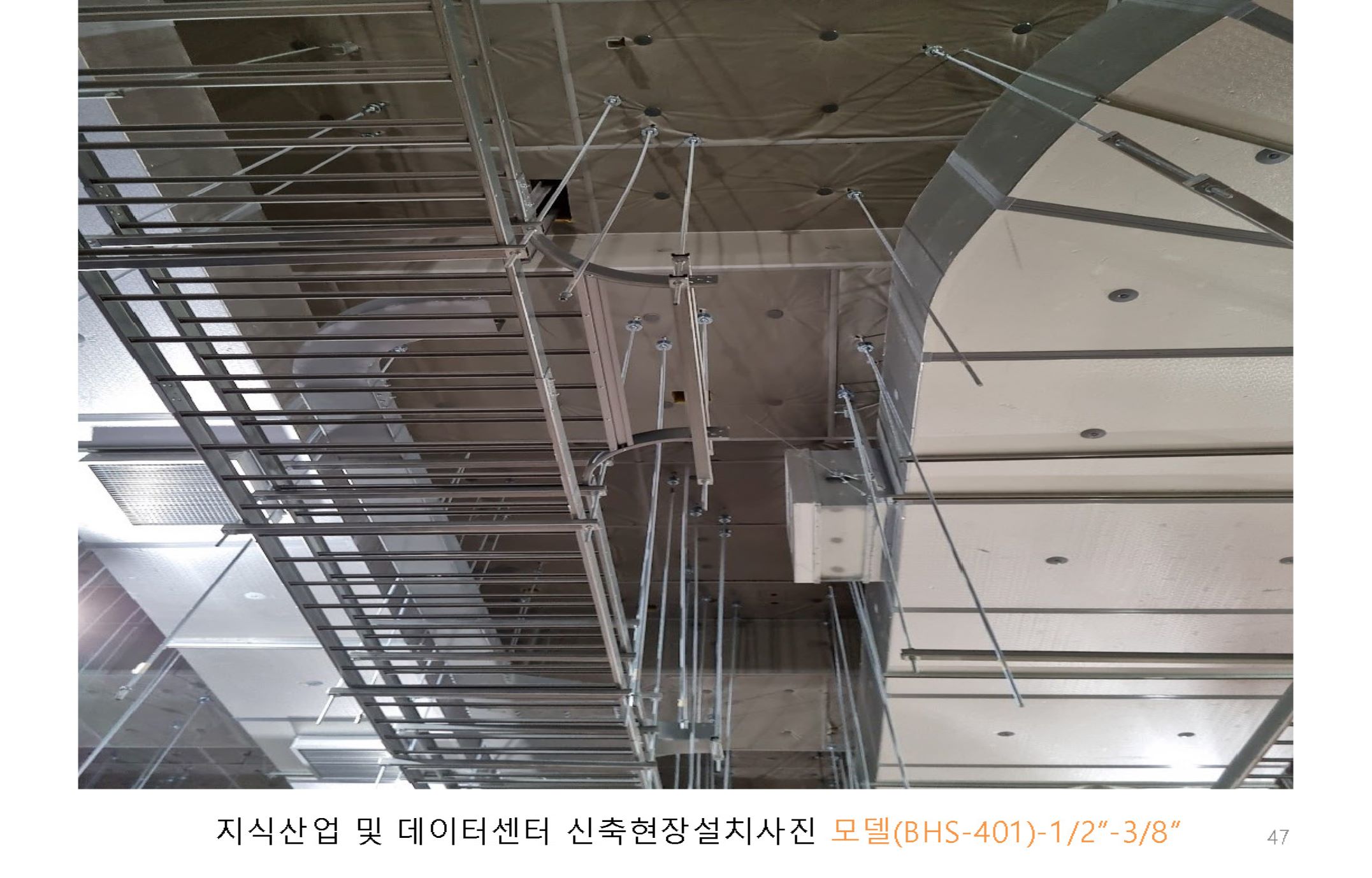

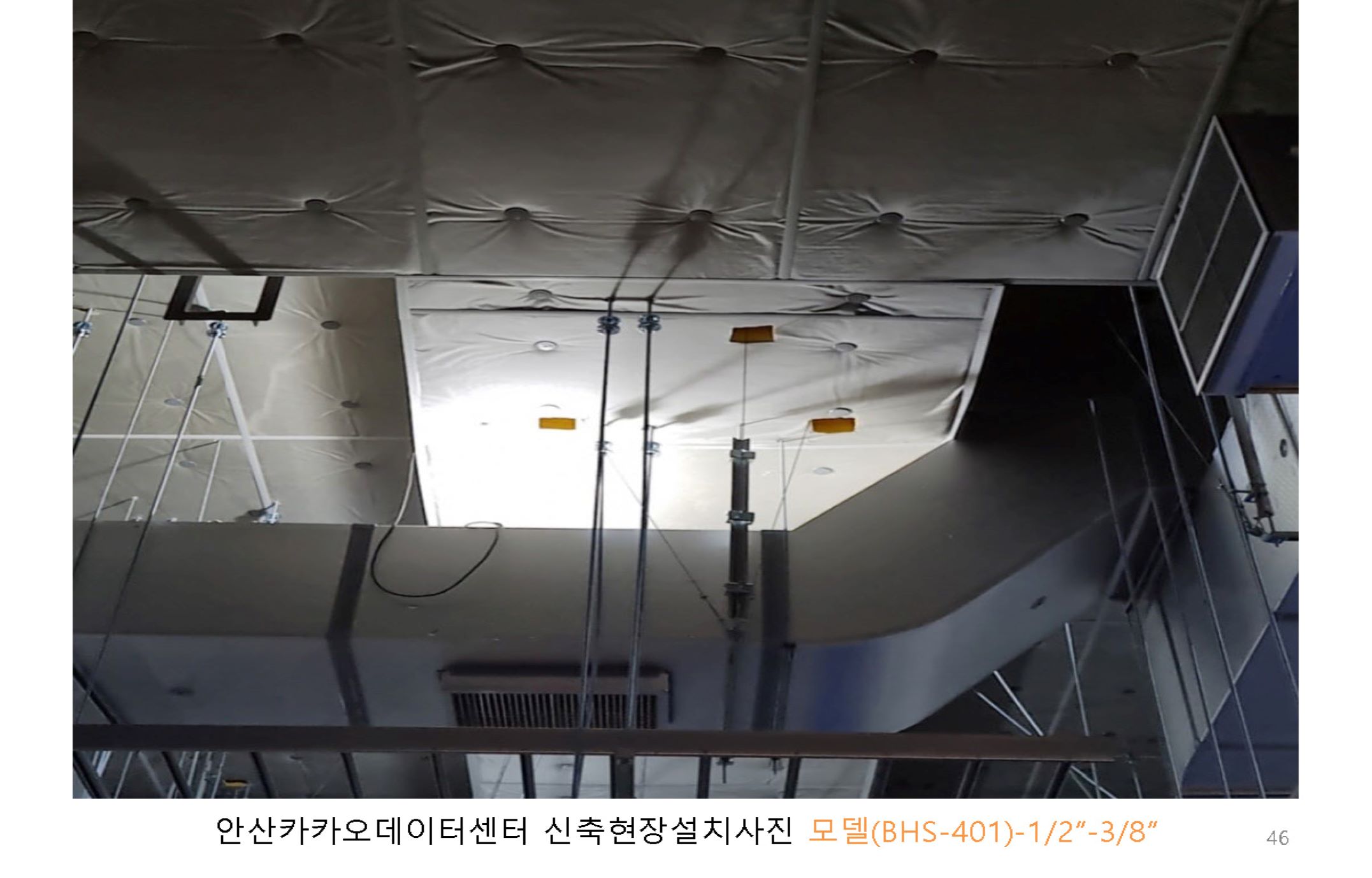

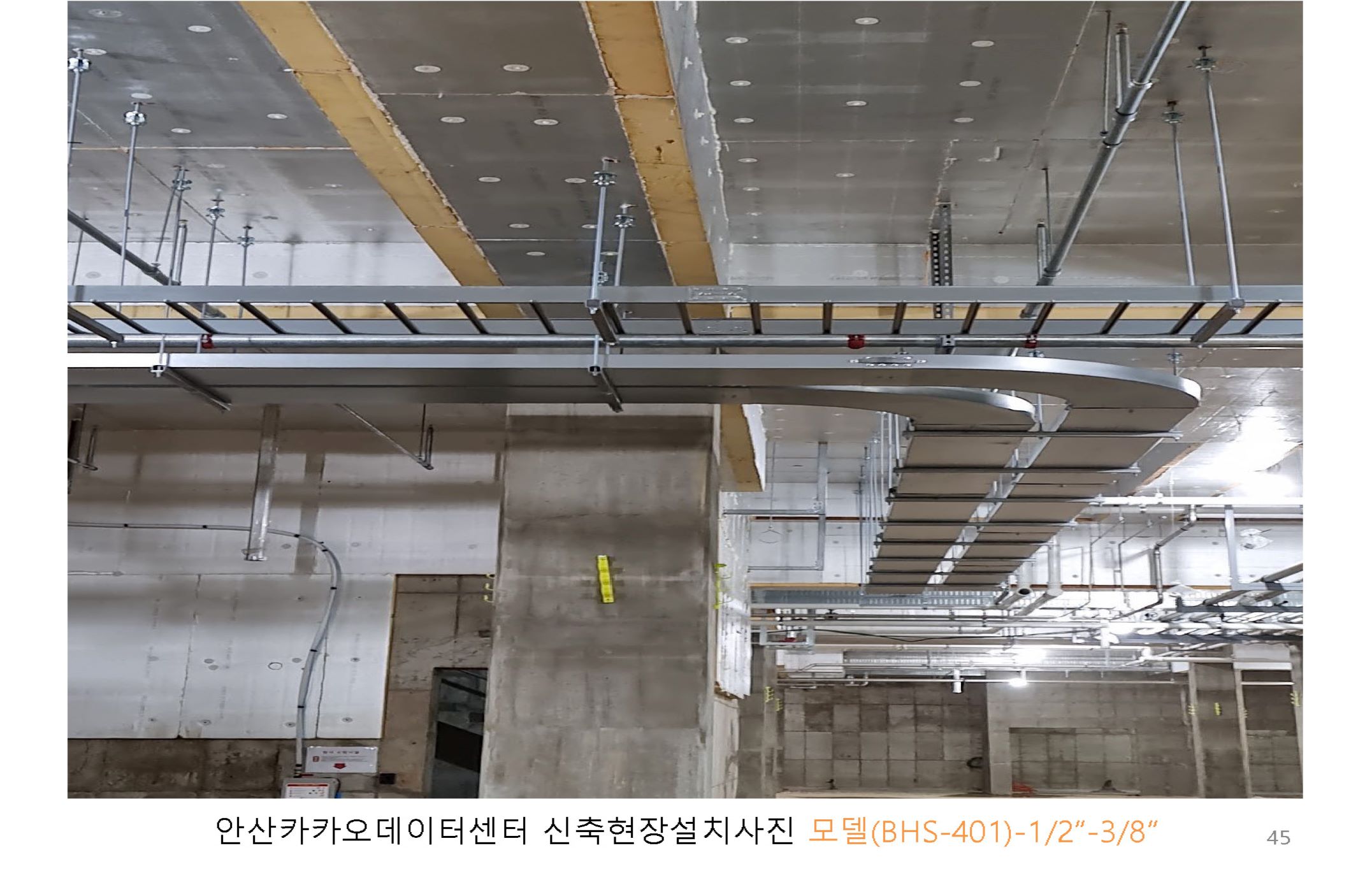

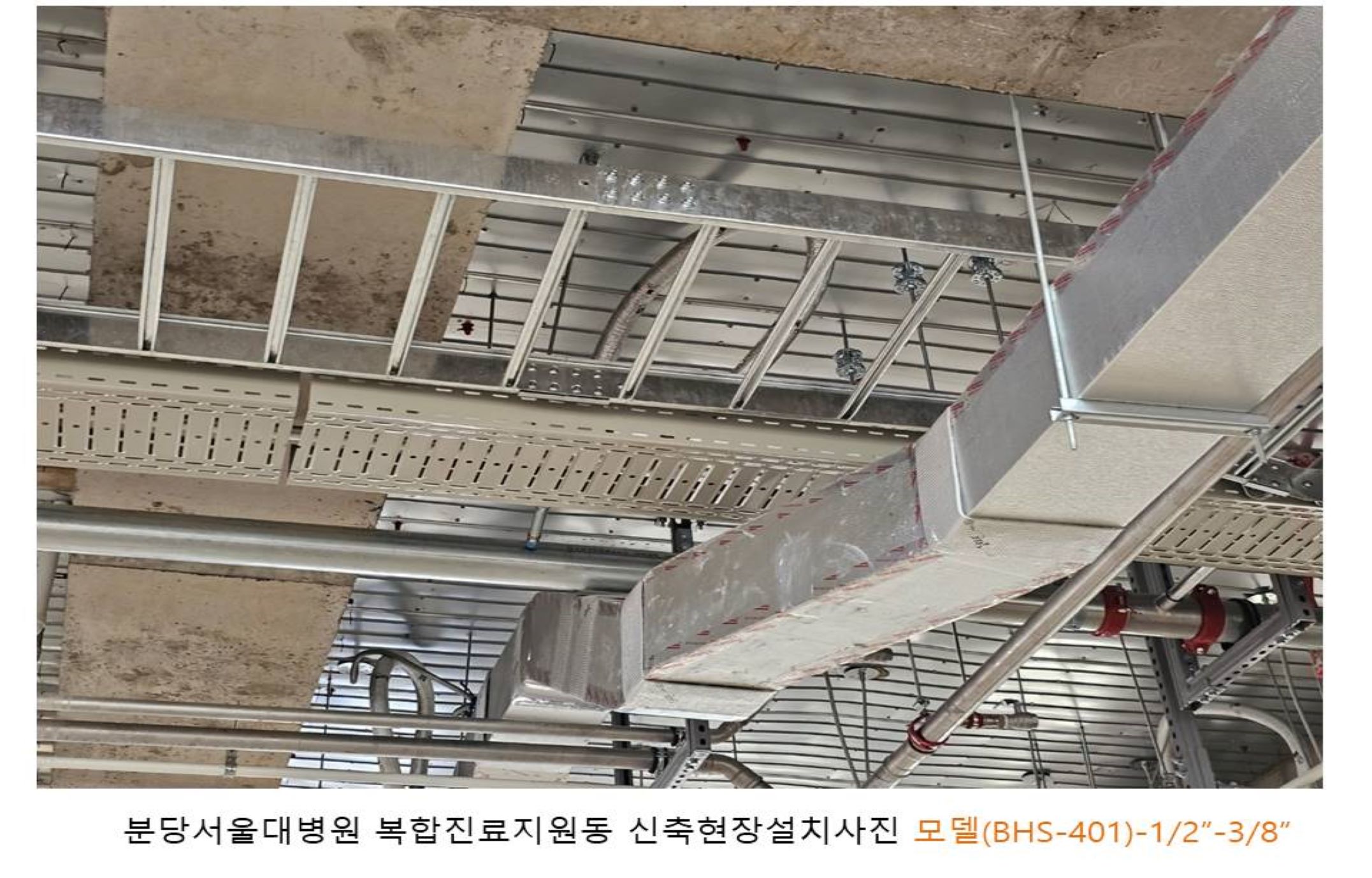

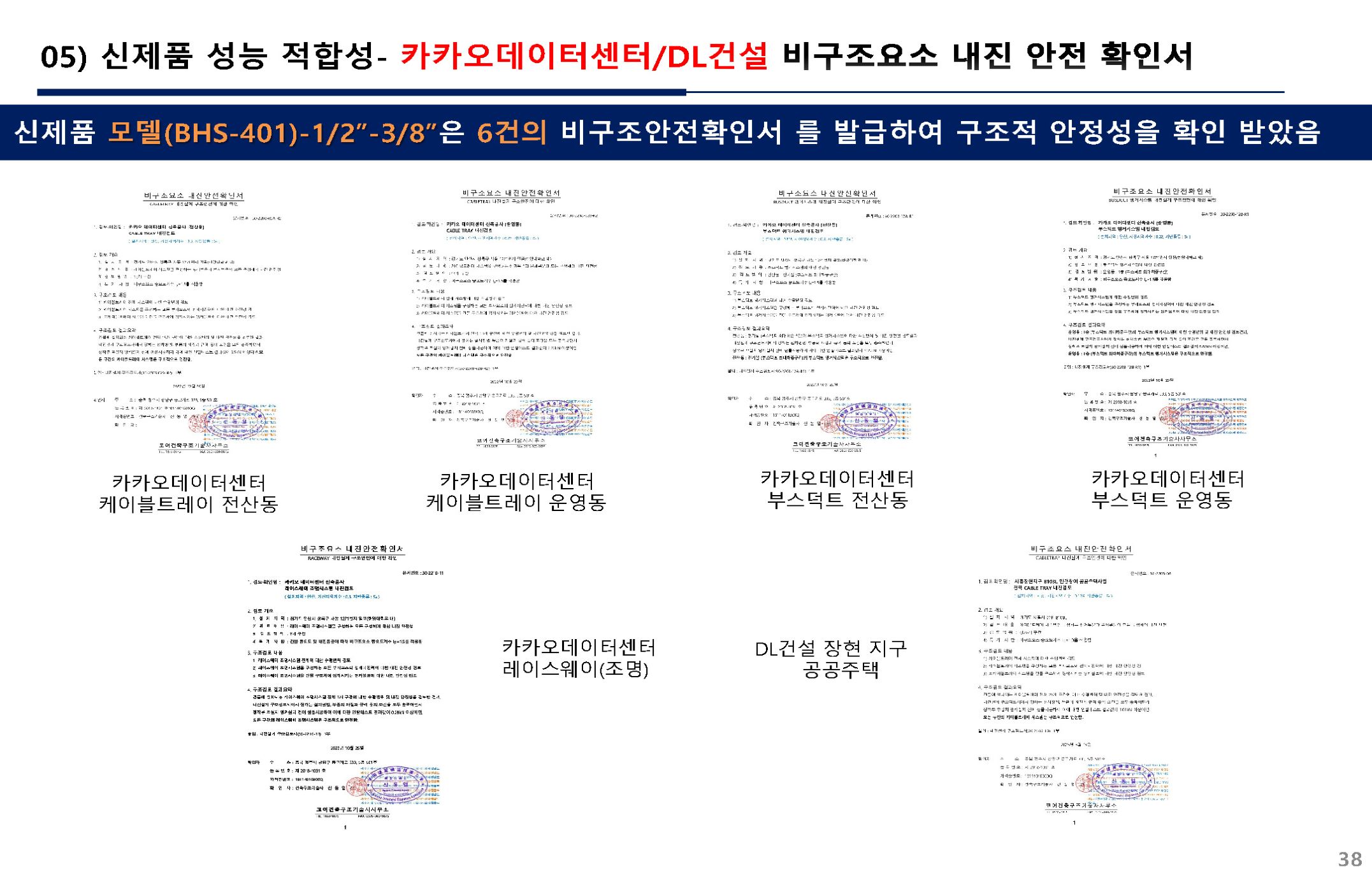

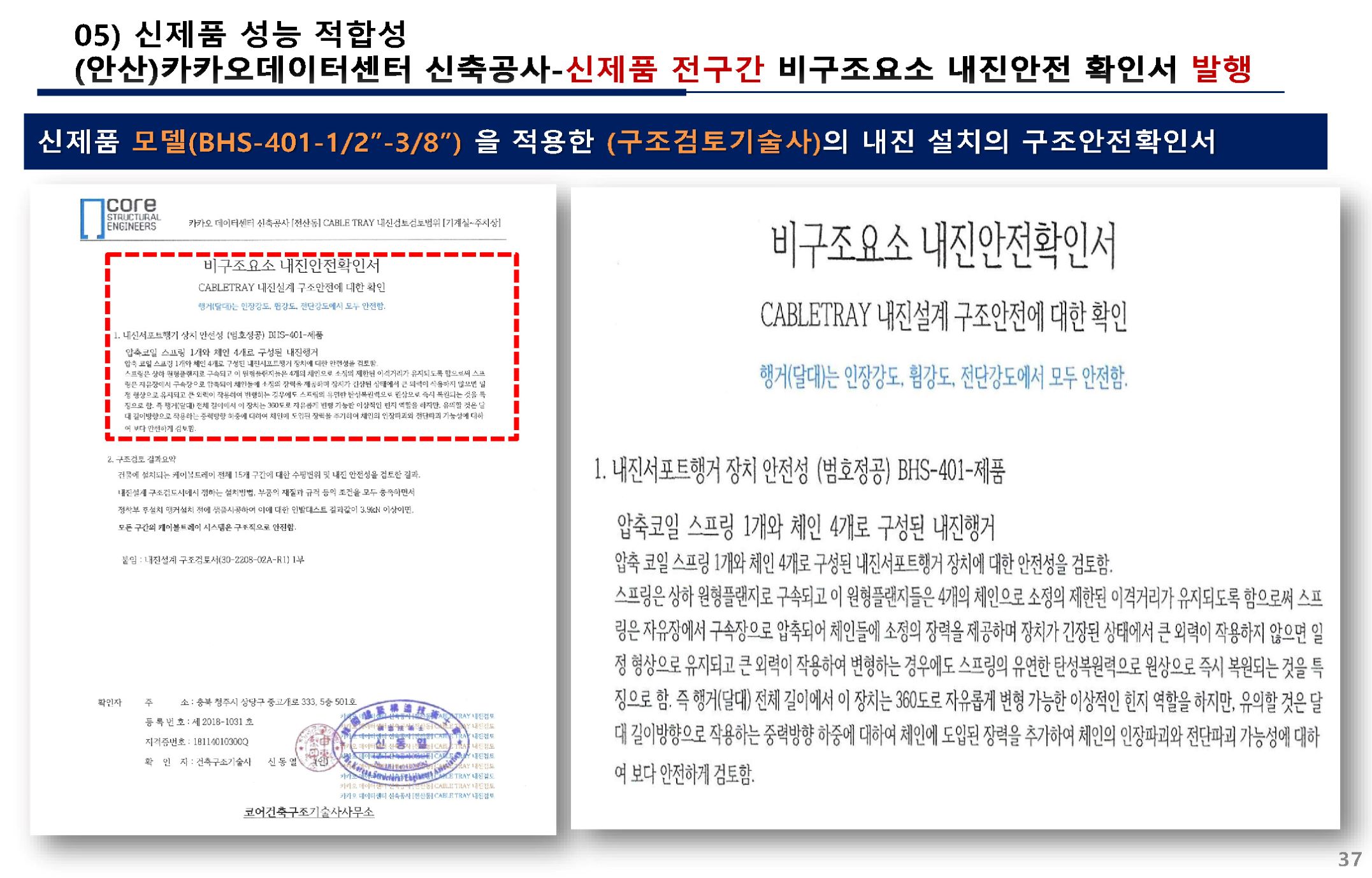

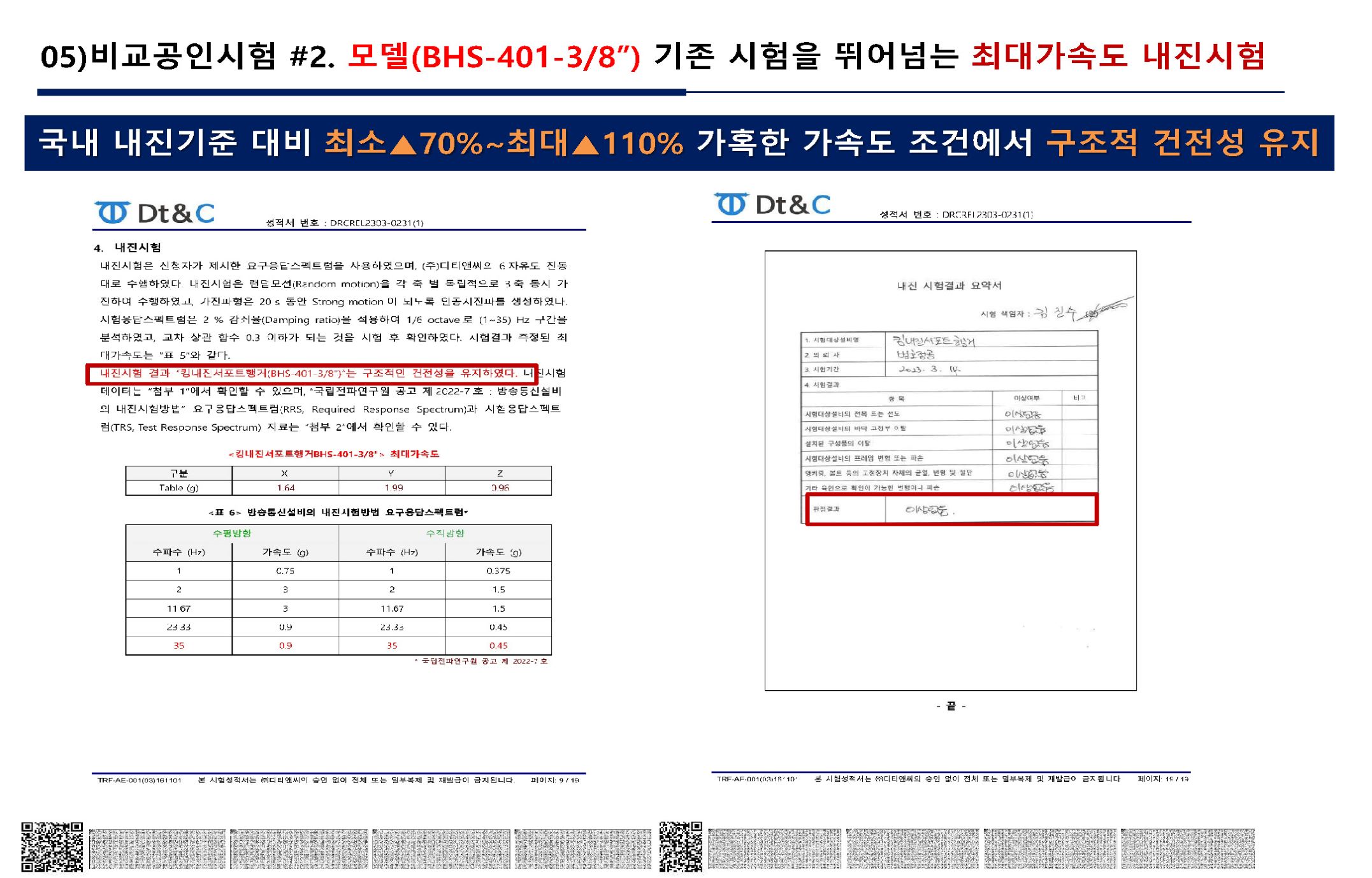

비구조요소 내진안전확인서

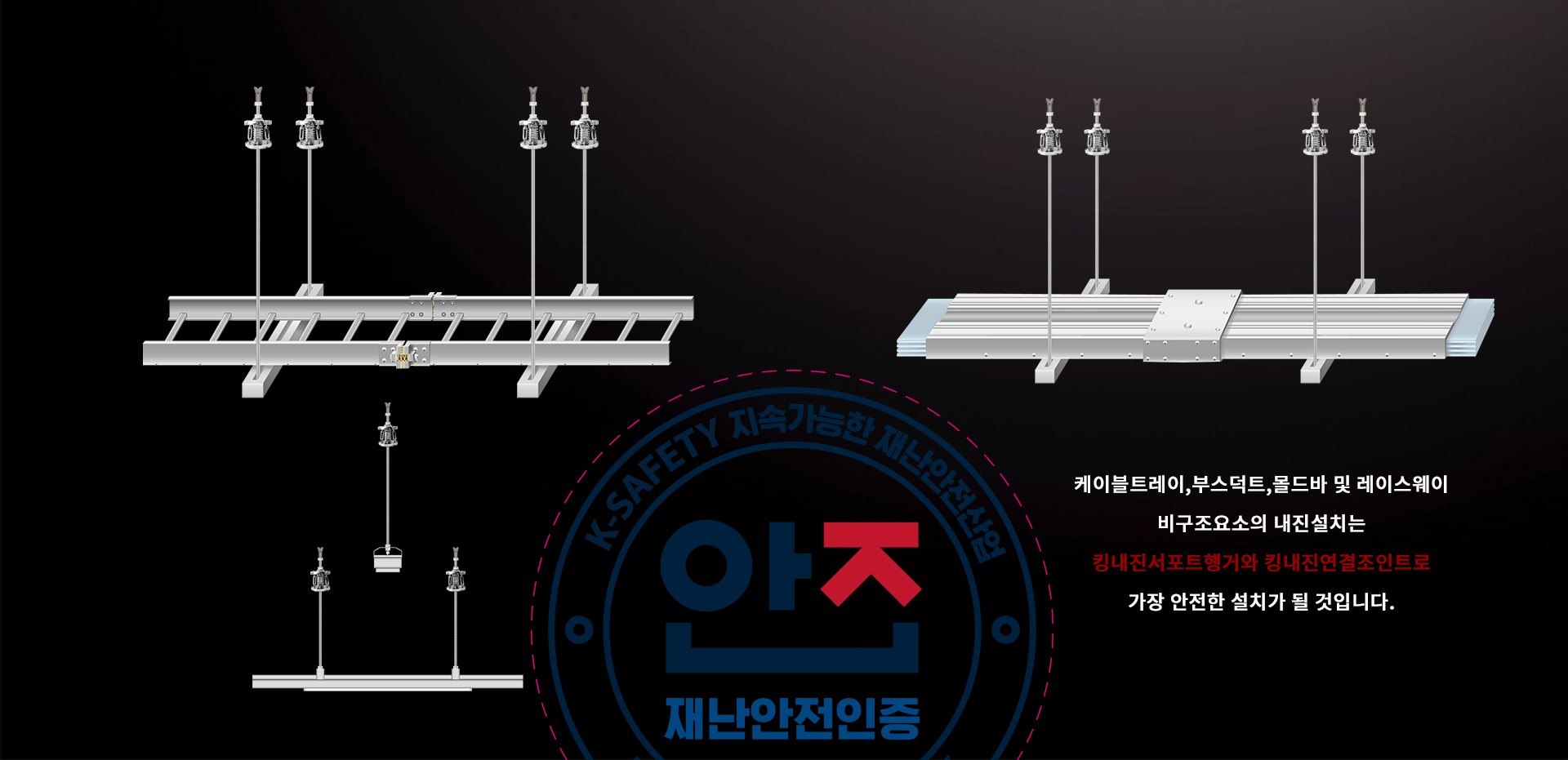

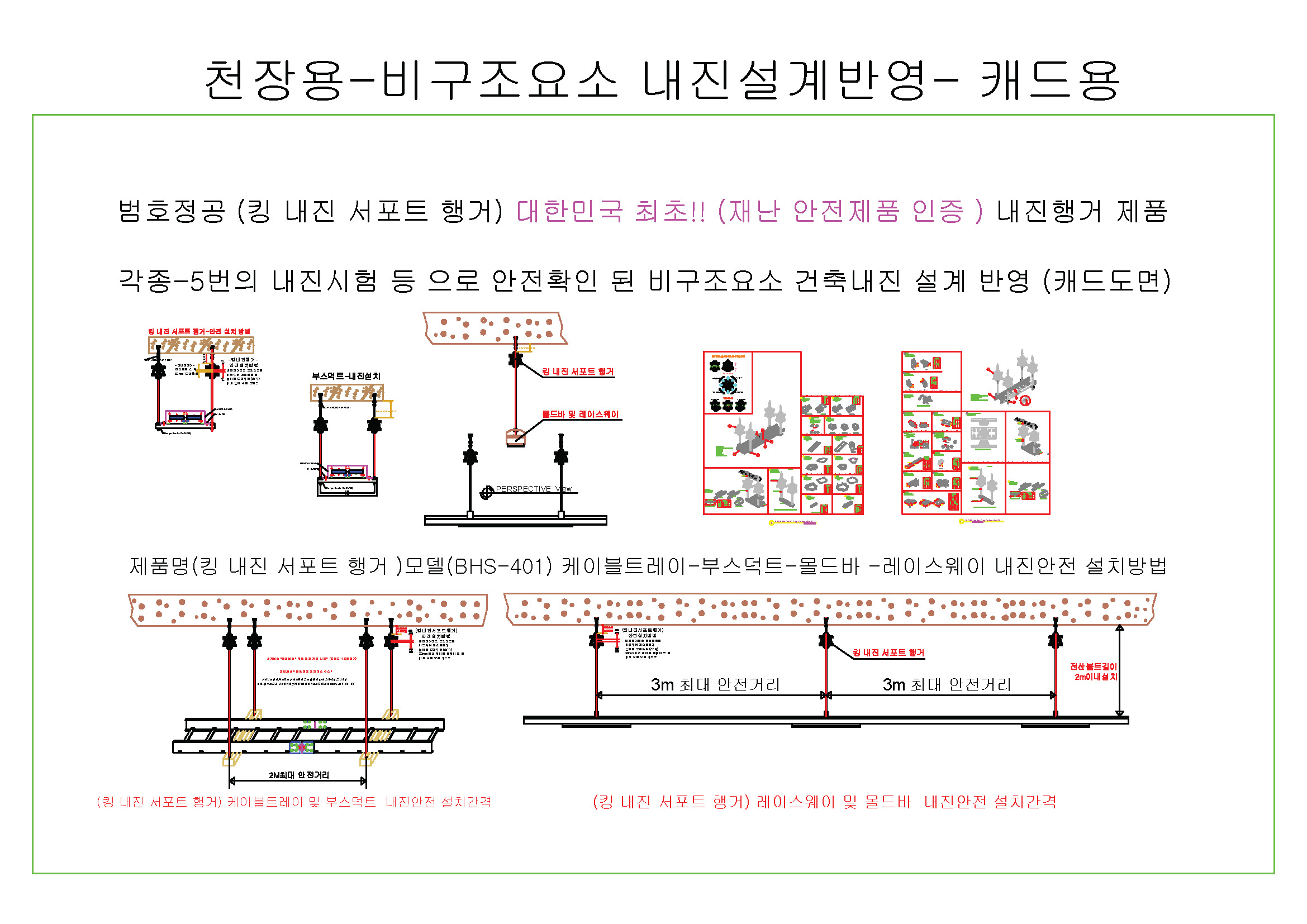

CABLETARY 내진설계 구조안전에 대한 확인

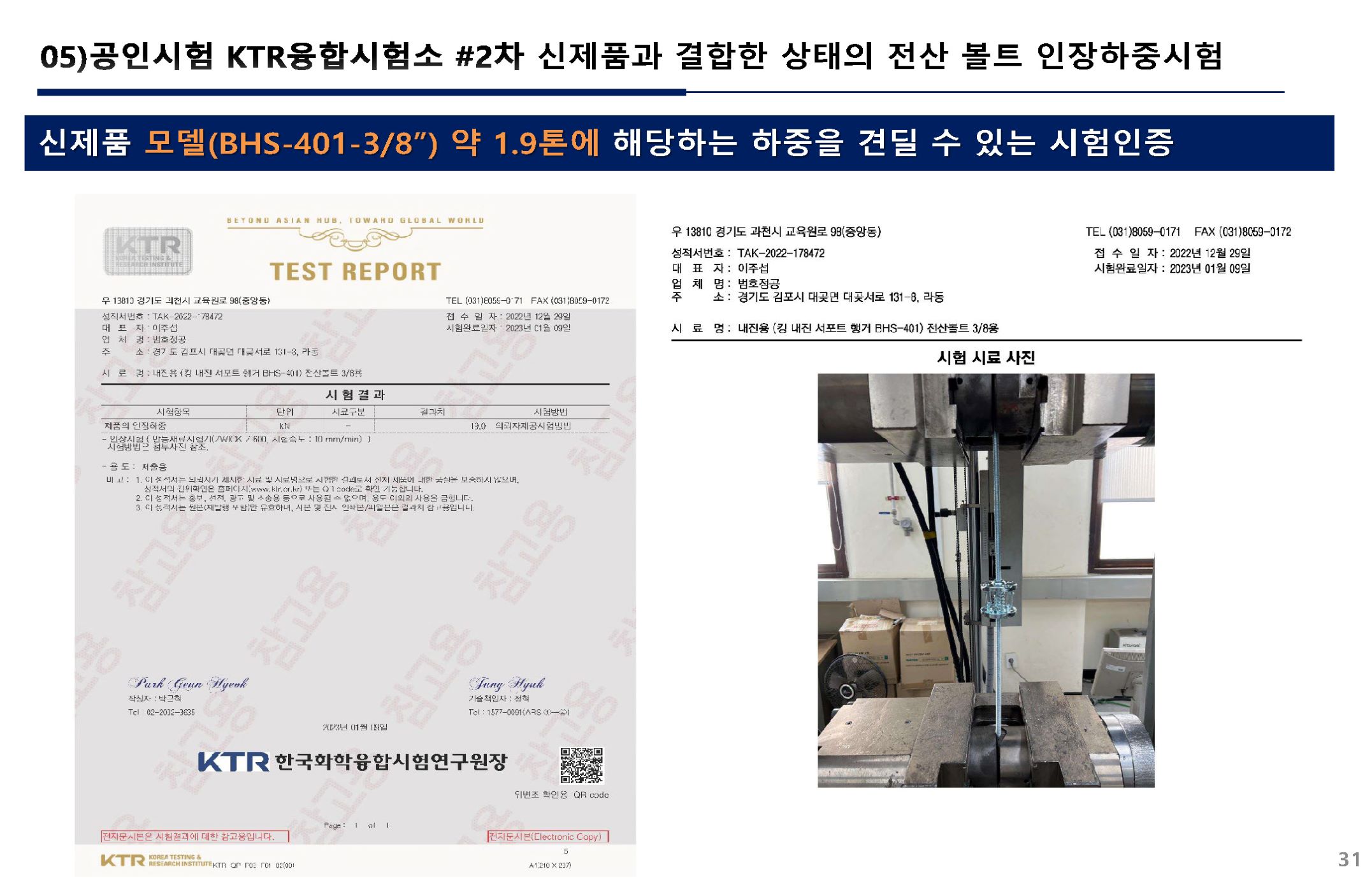

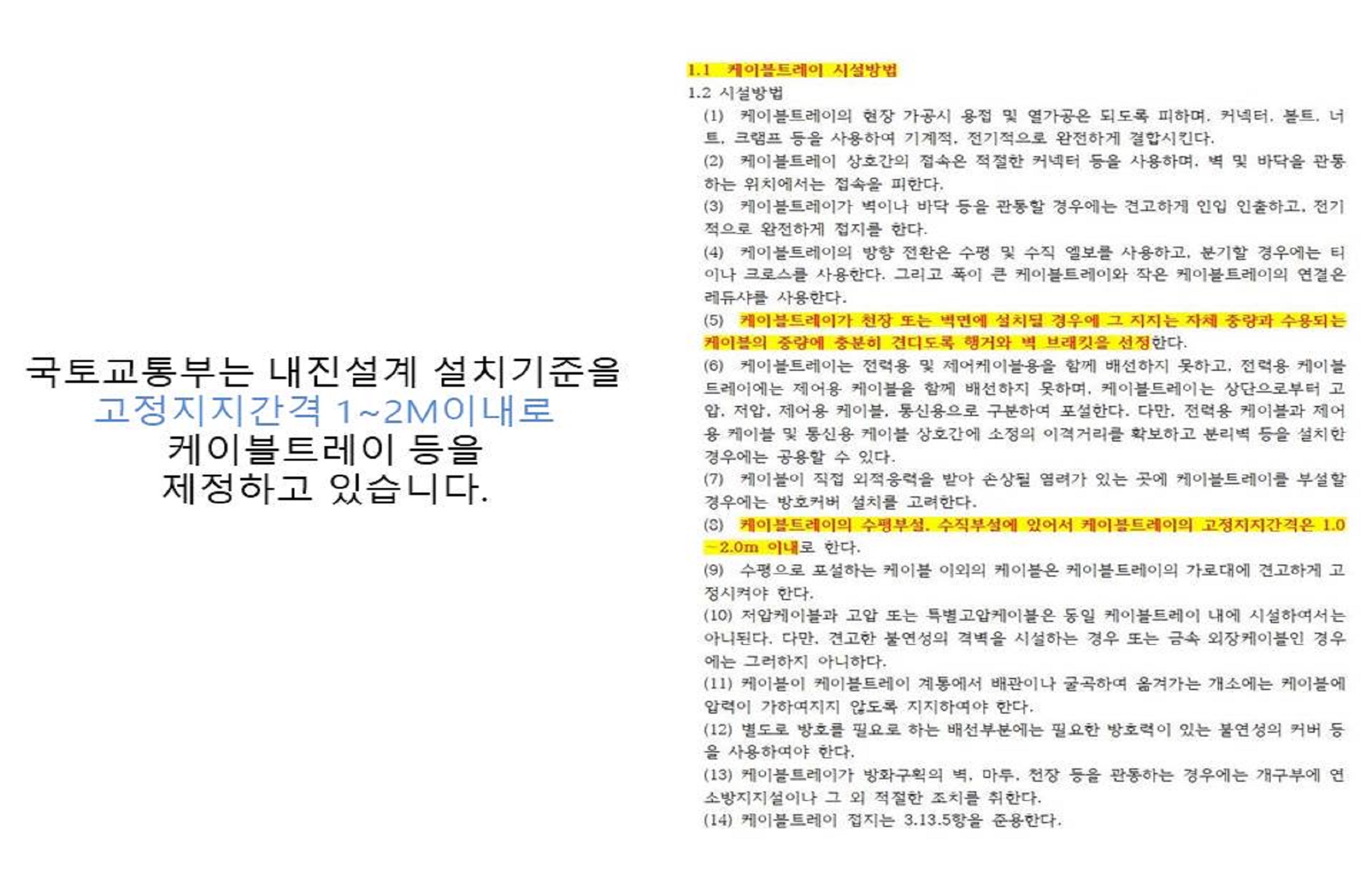

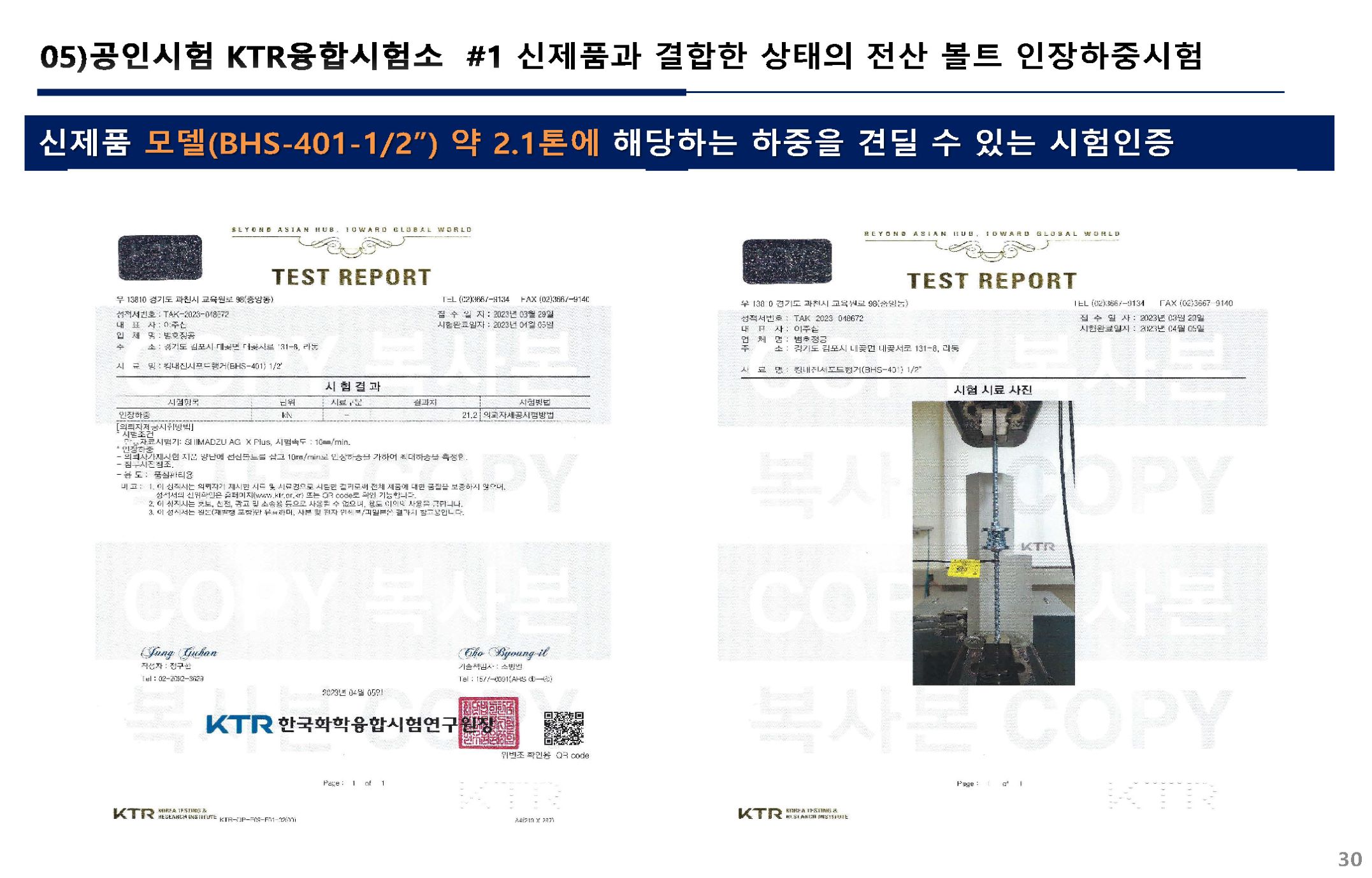

행거(달대)는 인장강도, 휨강도, 전단강도에서 모두 안전함.

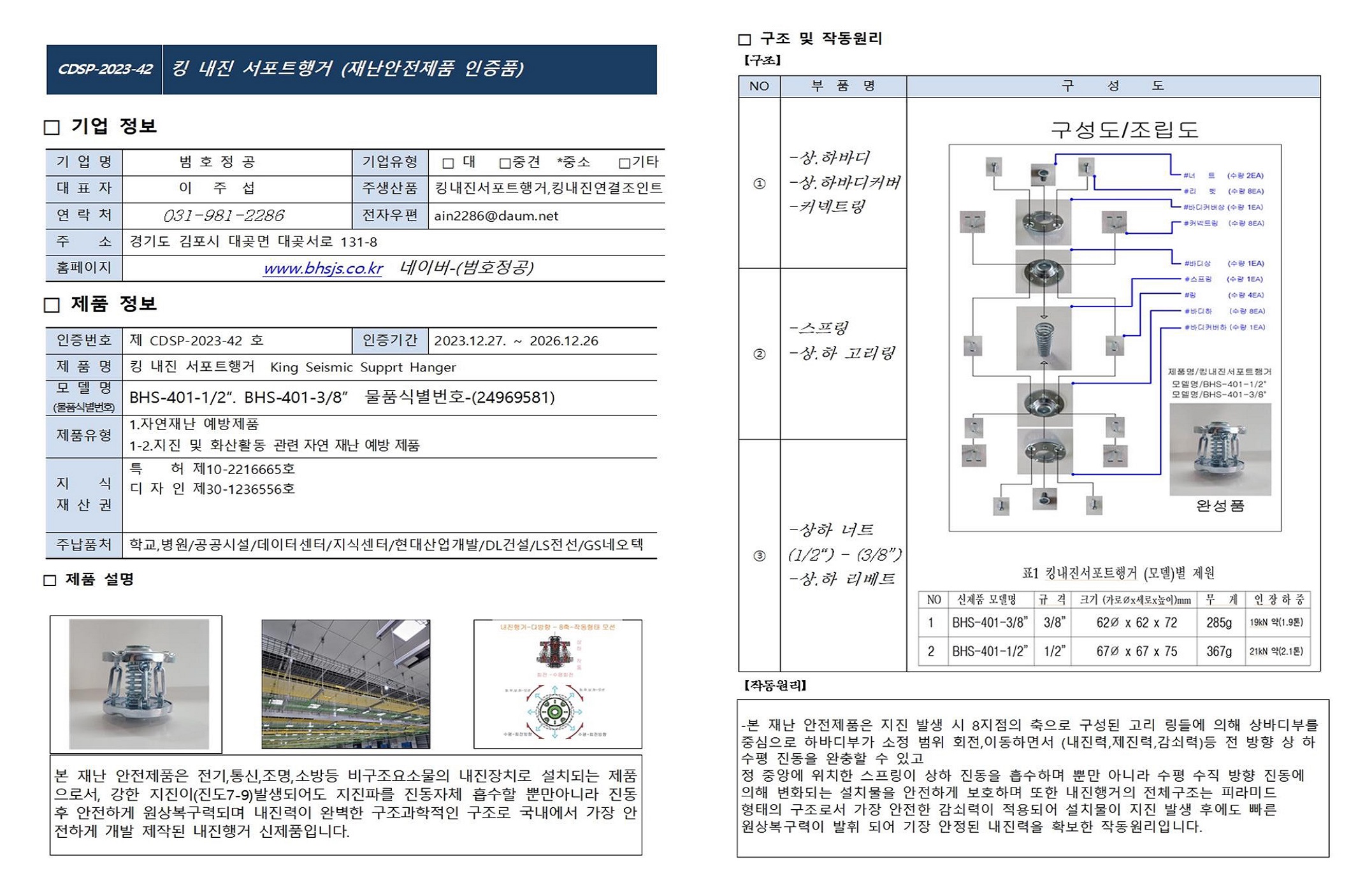

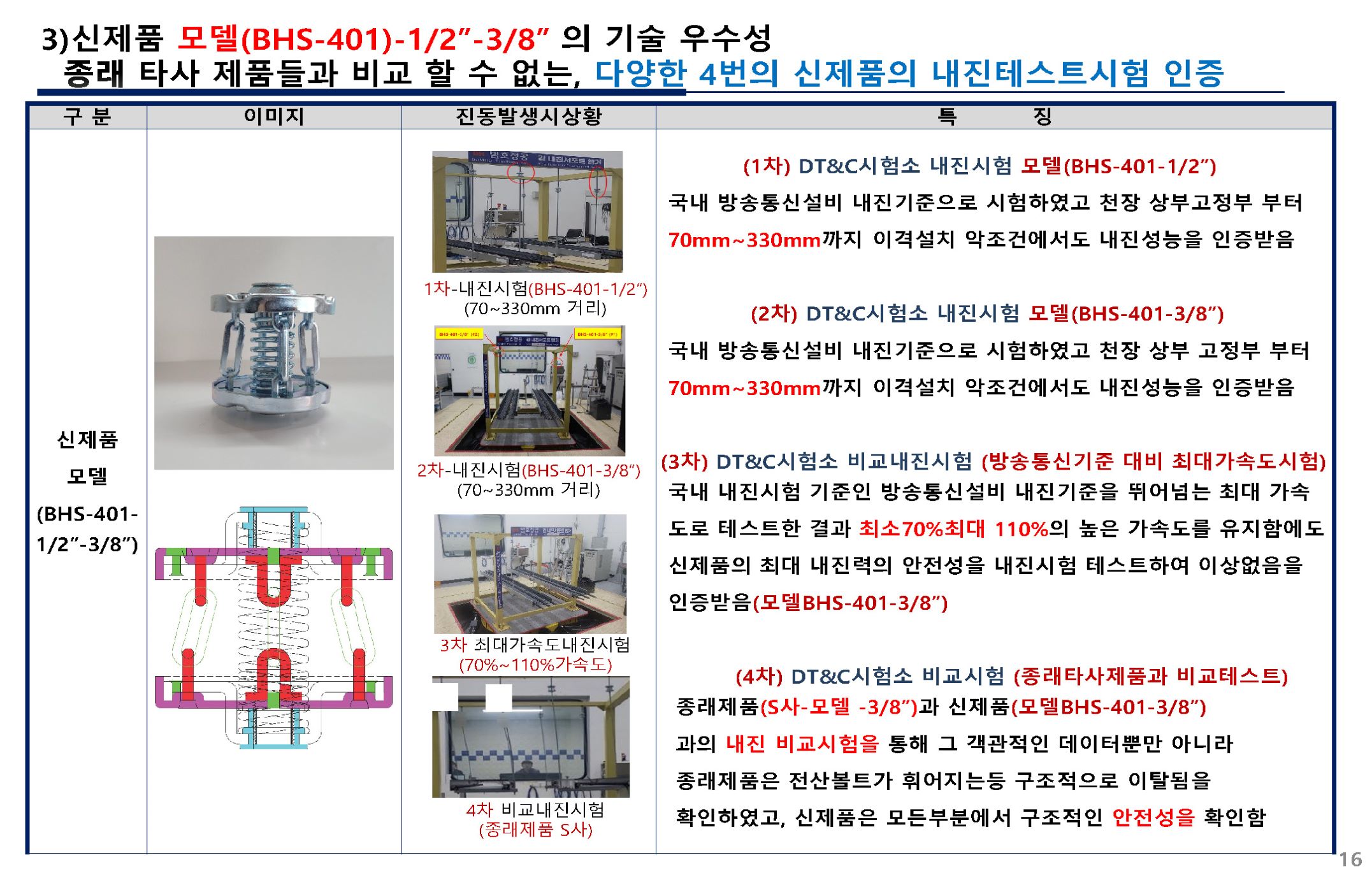

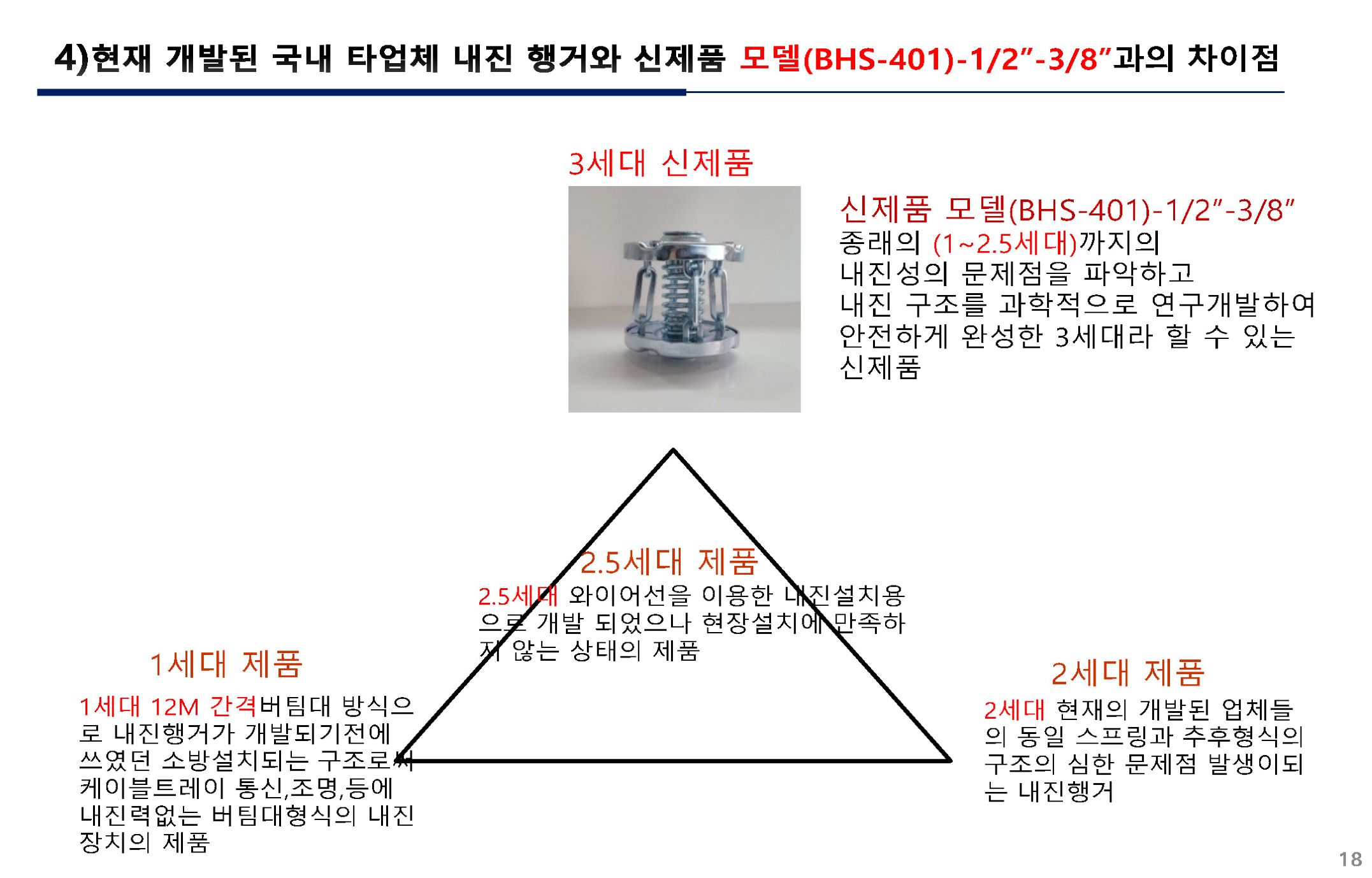

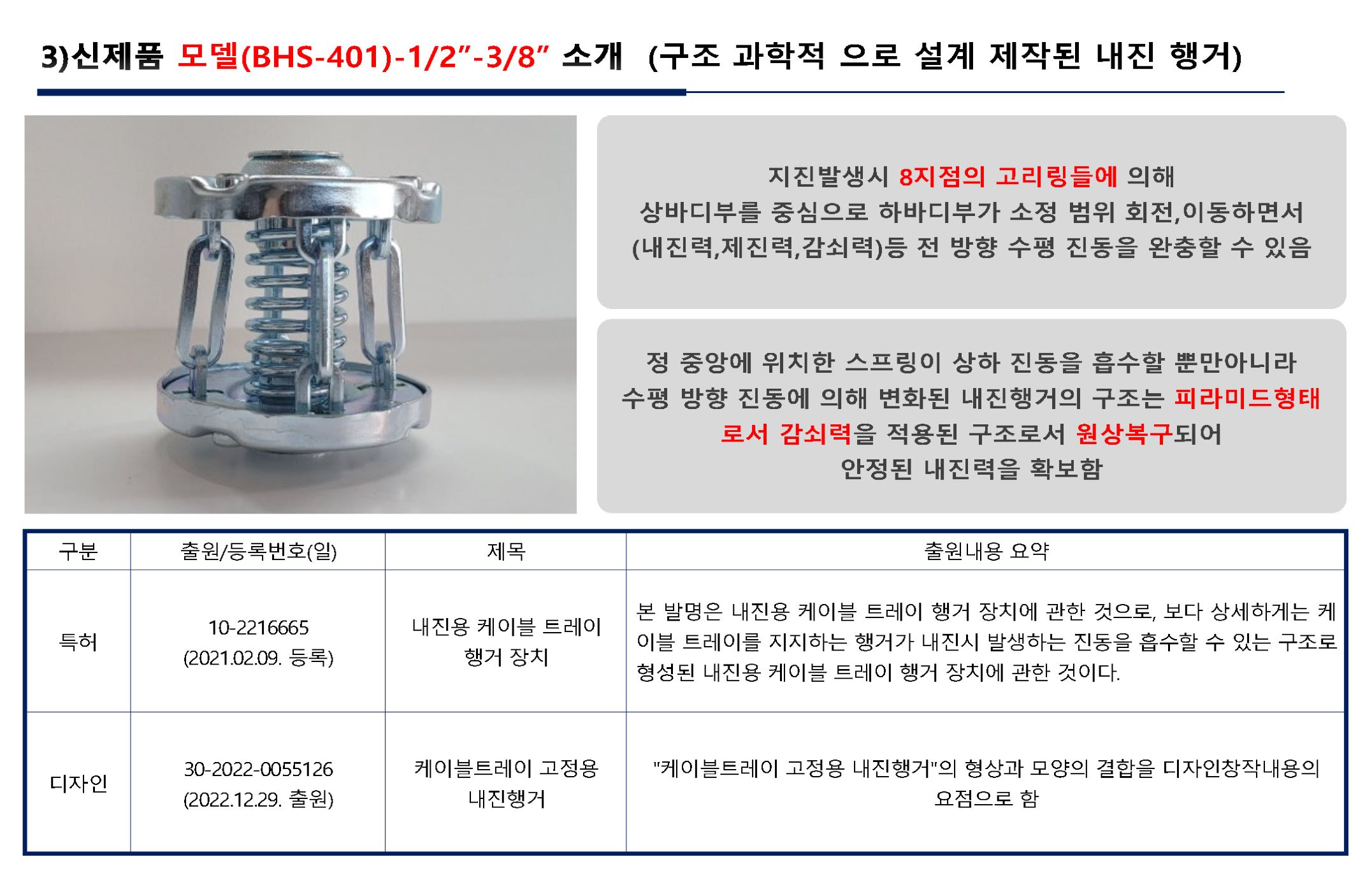

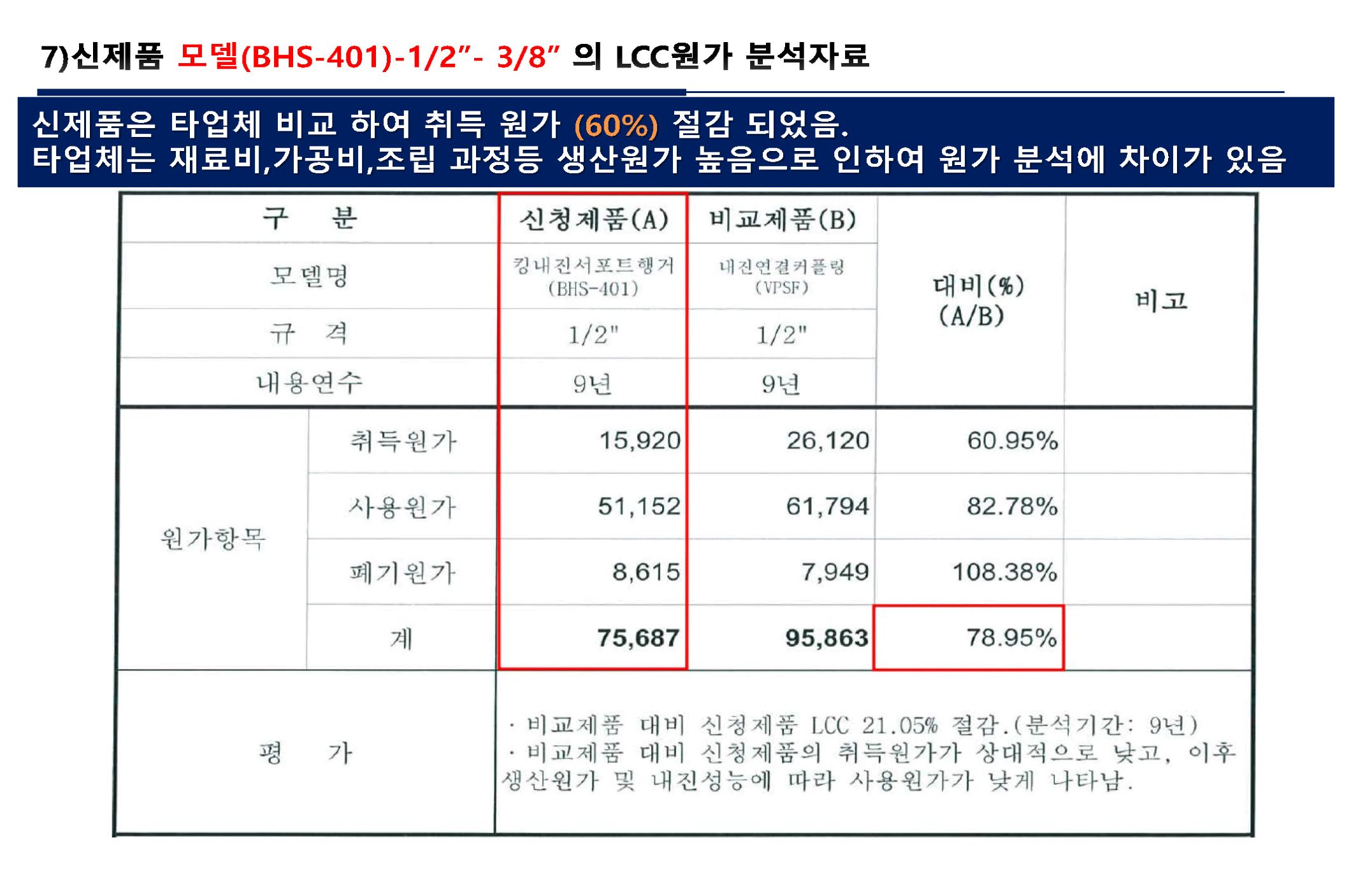

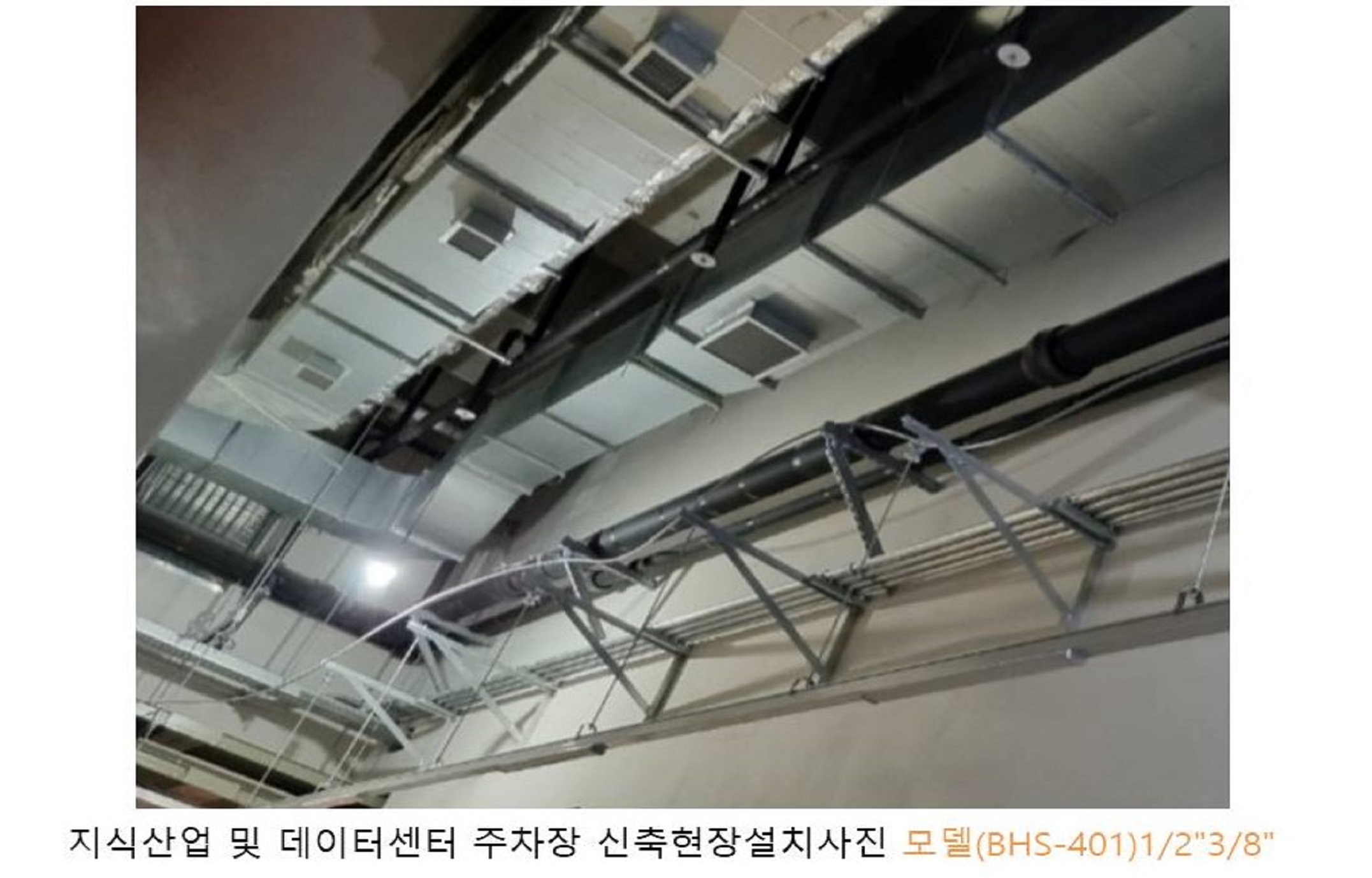

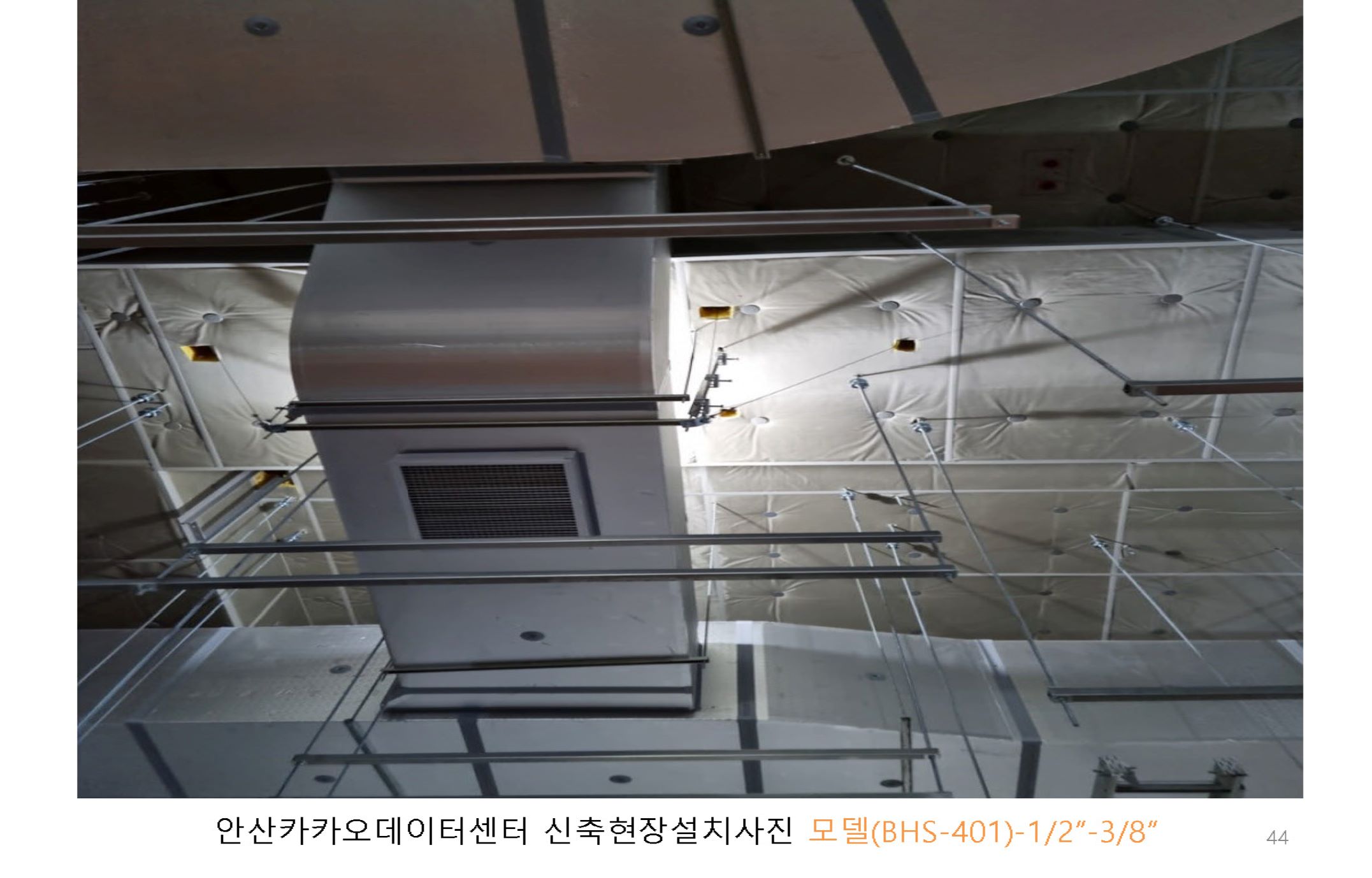

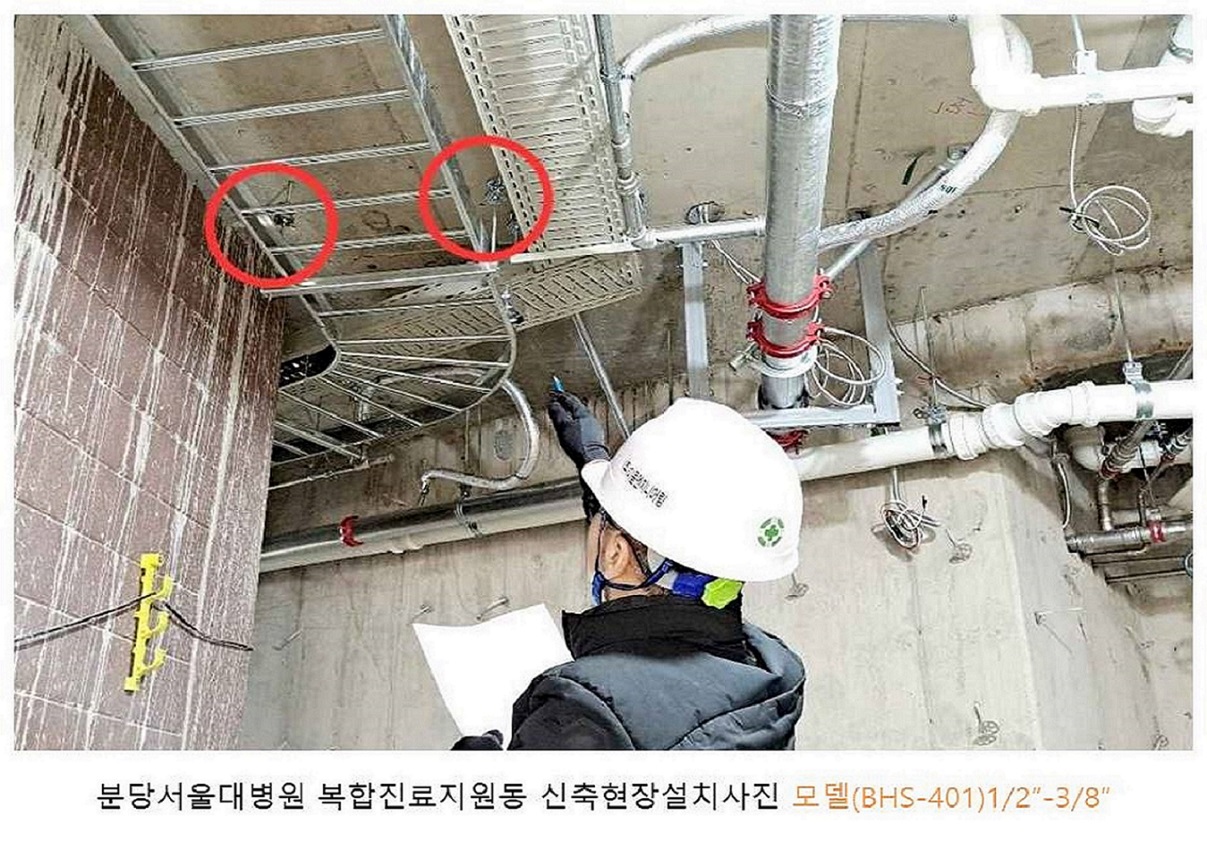

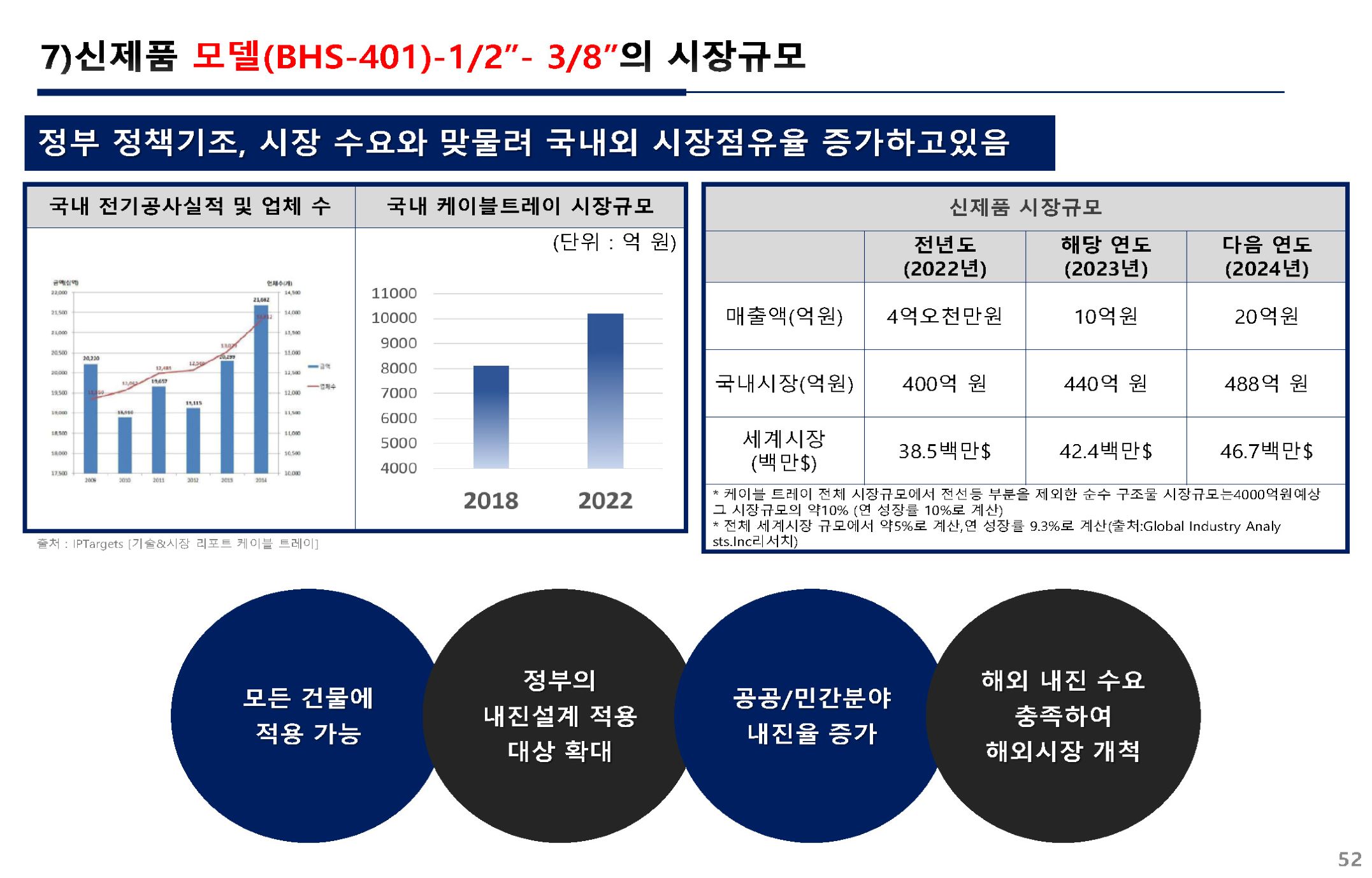

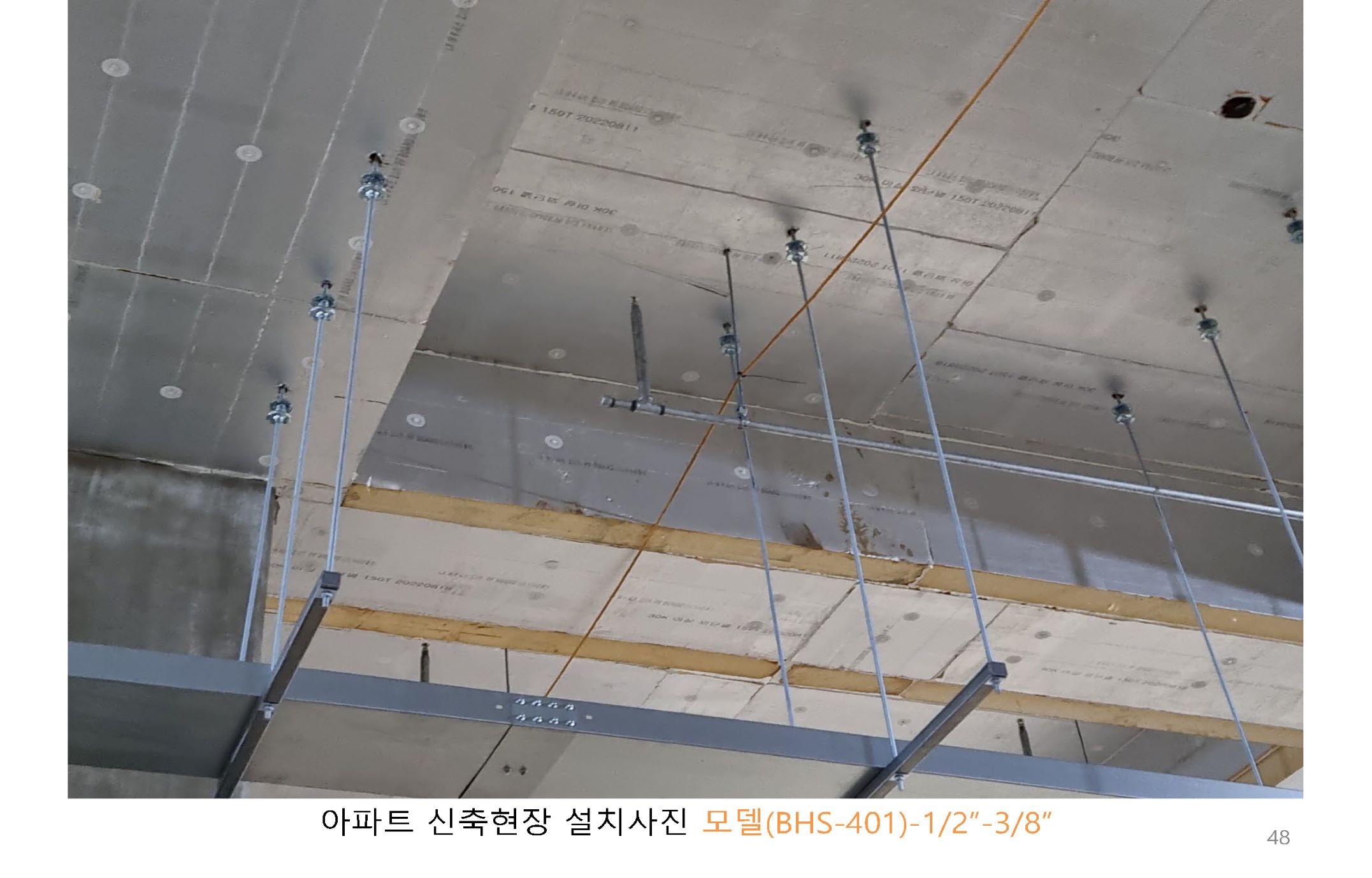

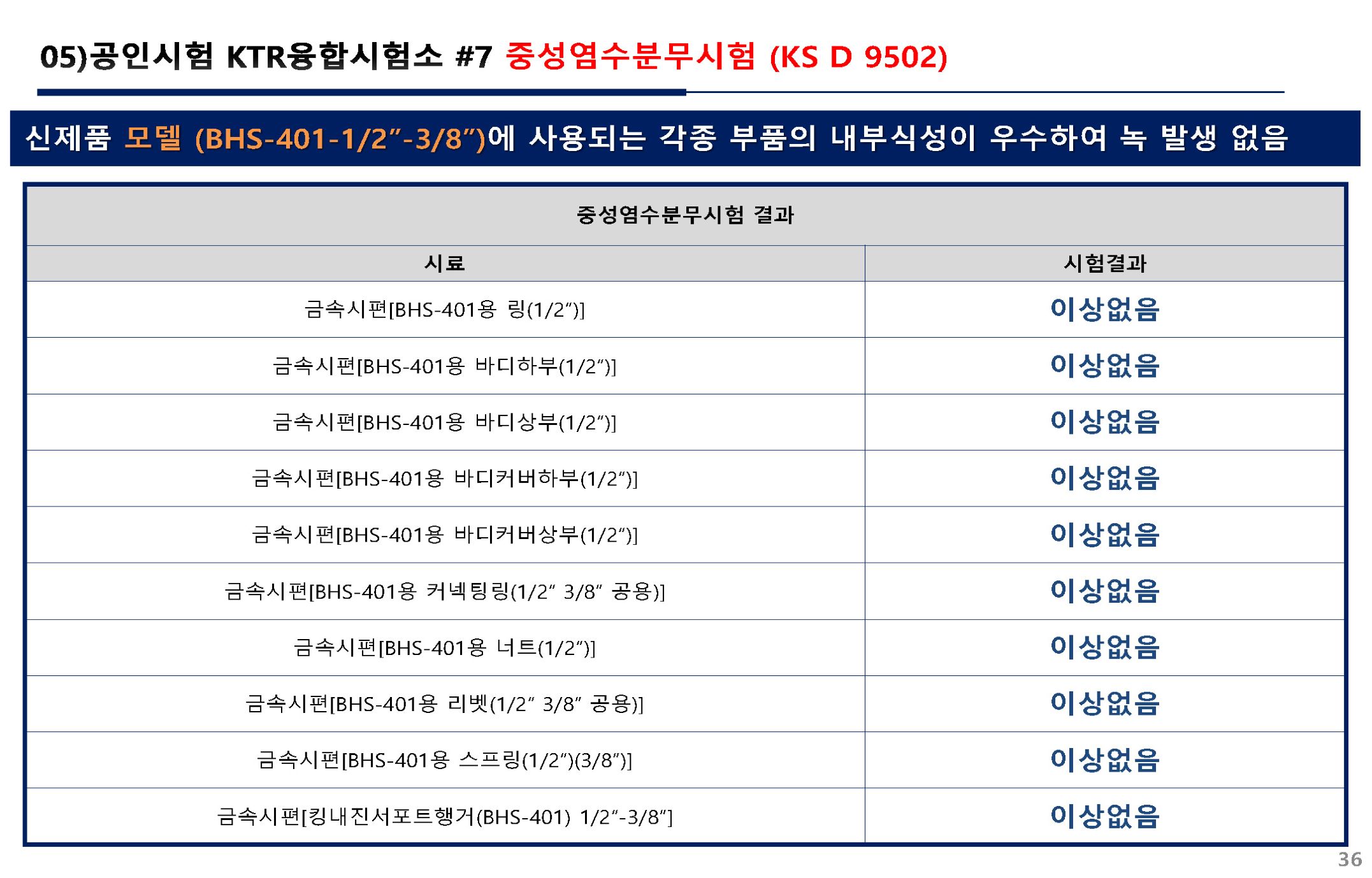

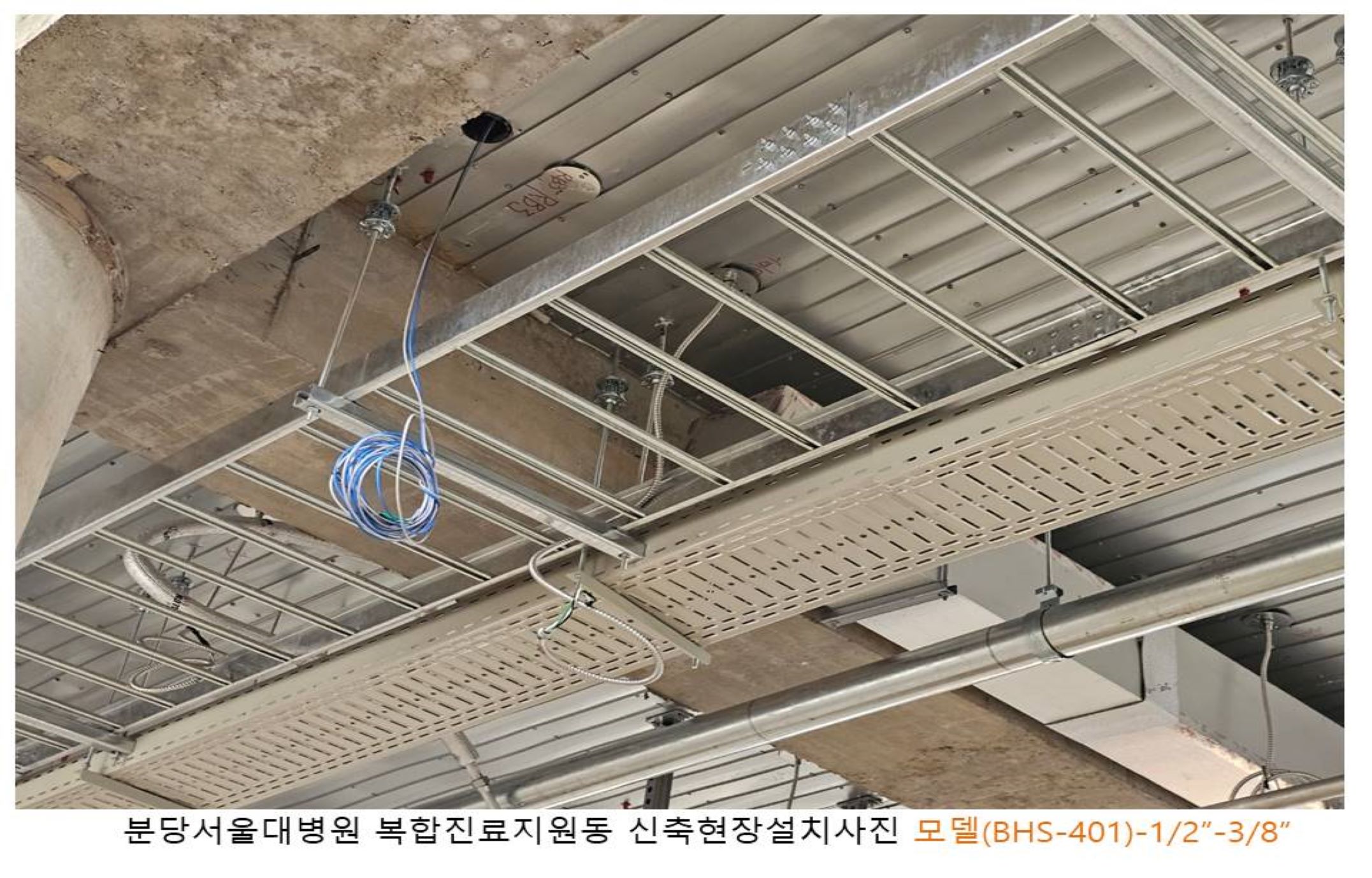

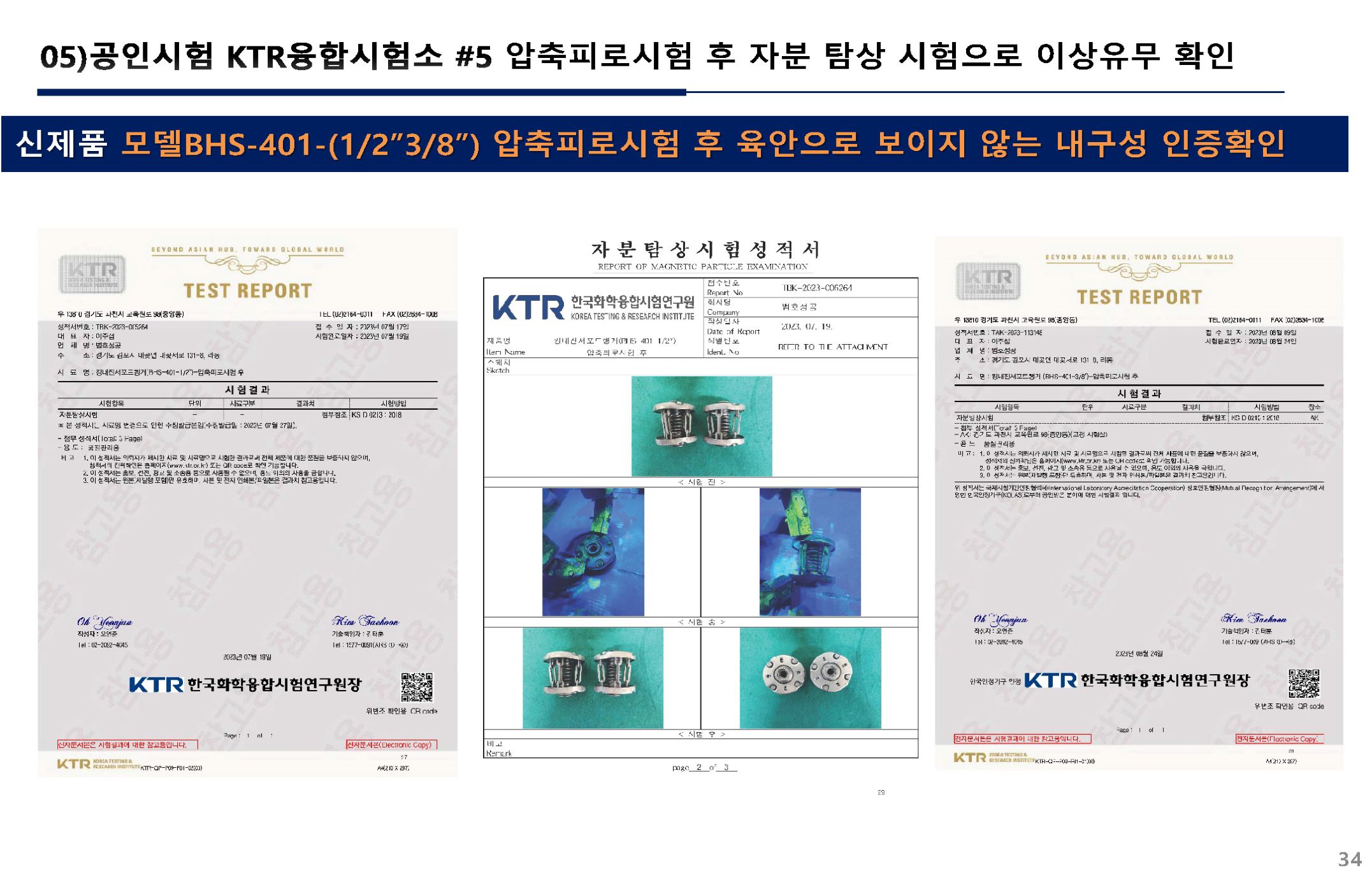

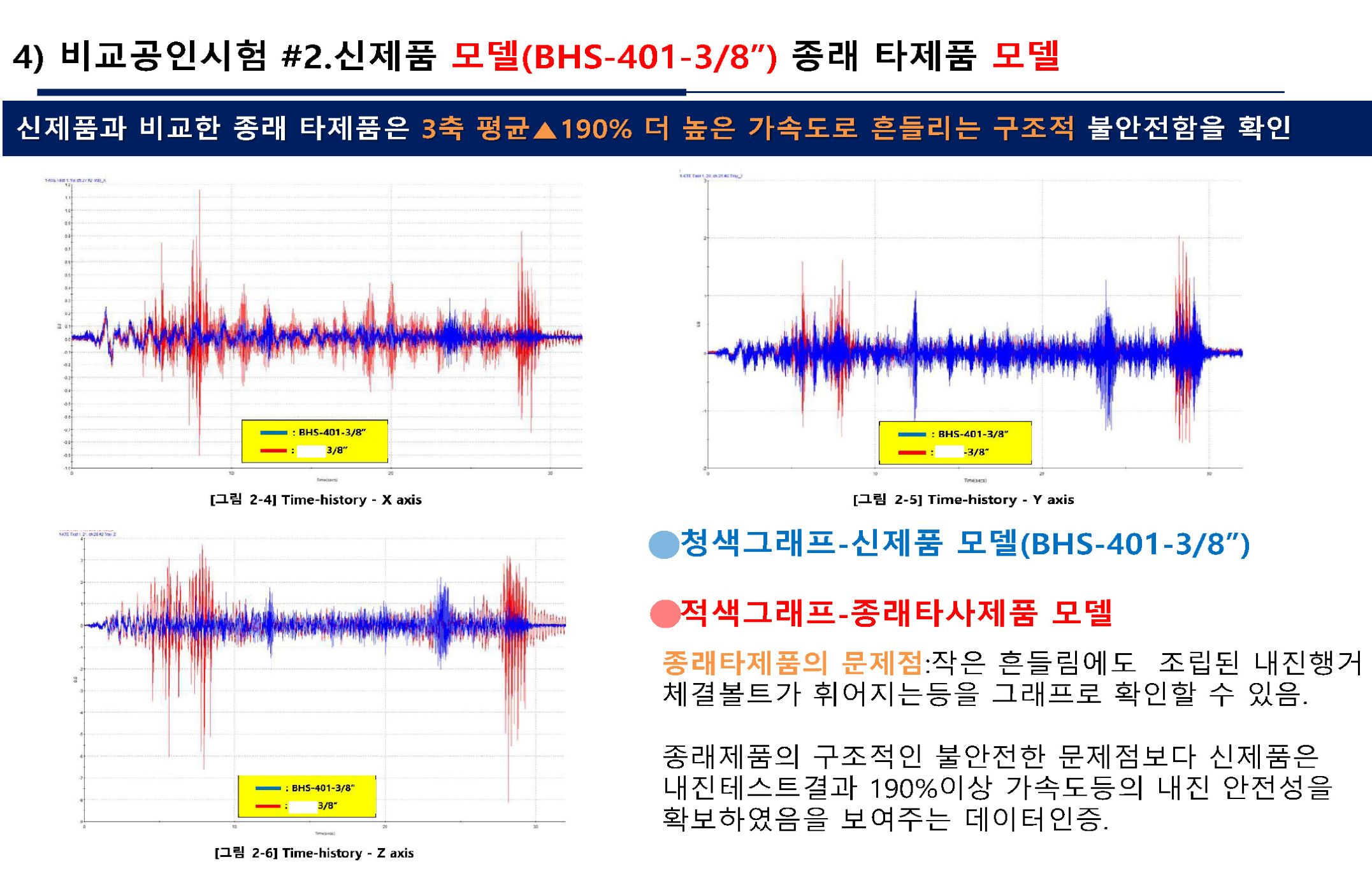

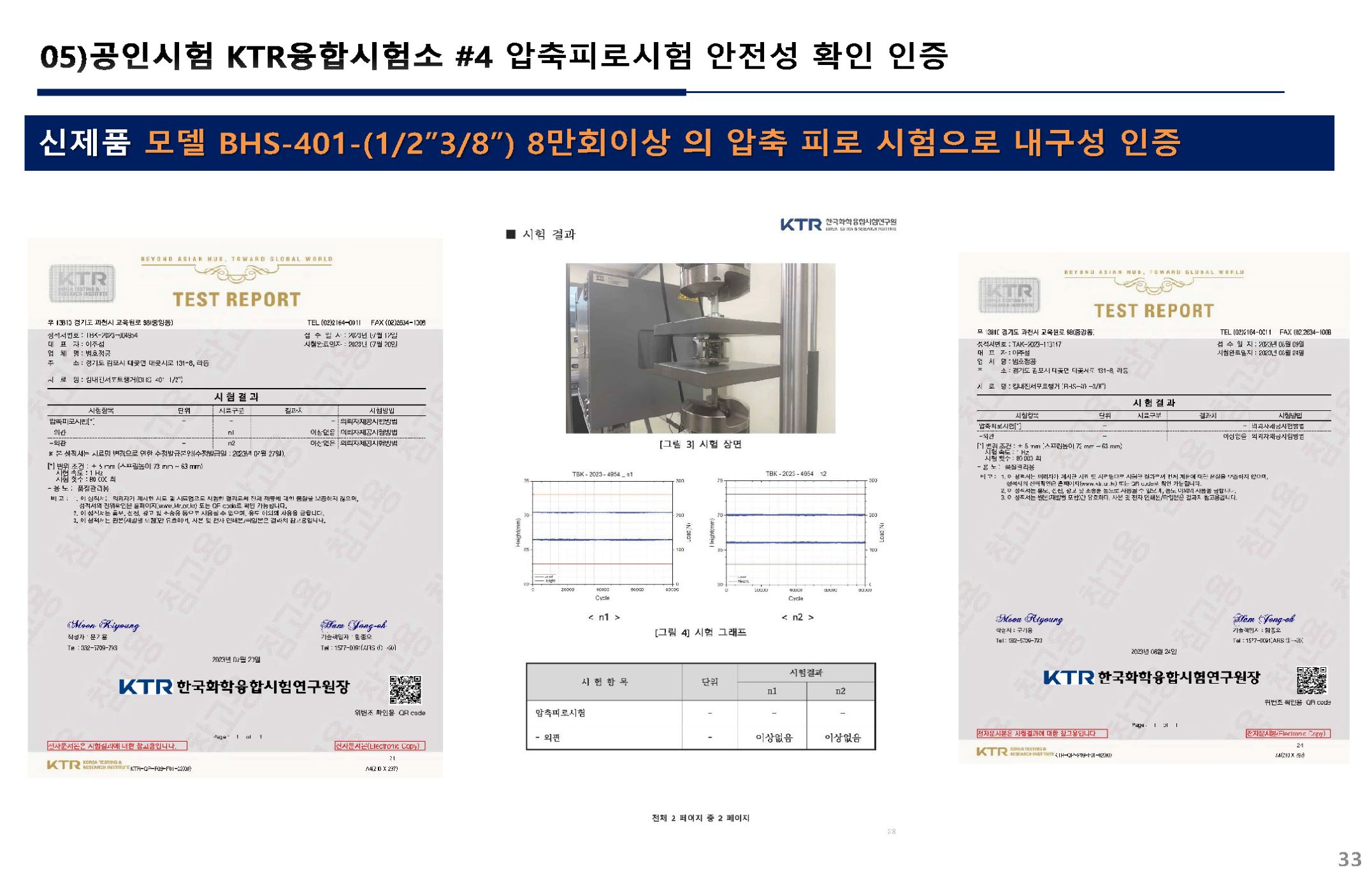

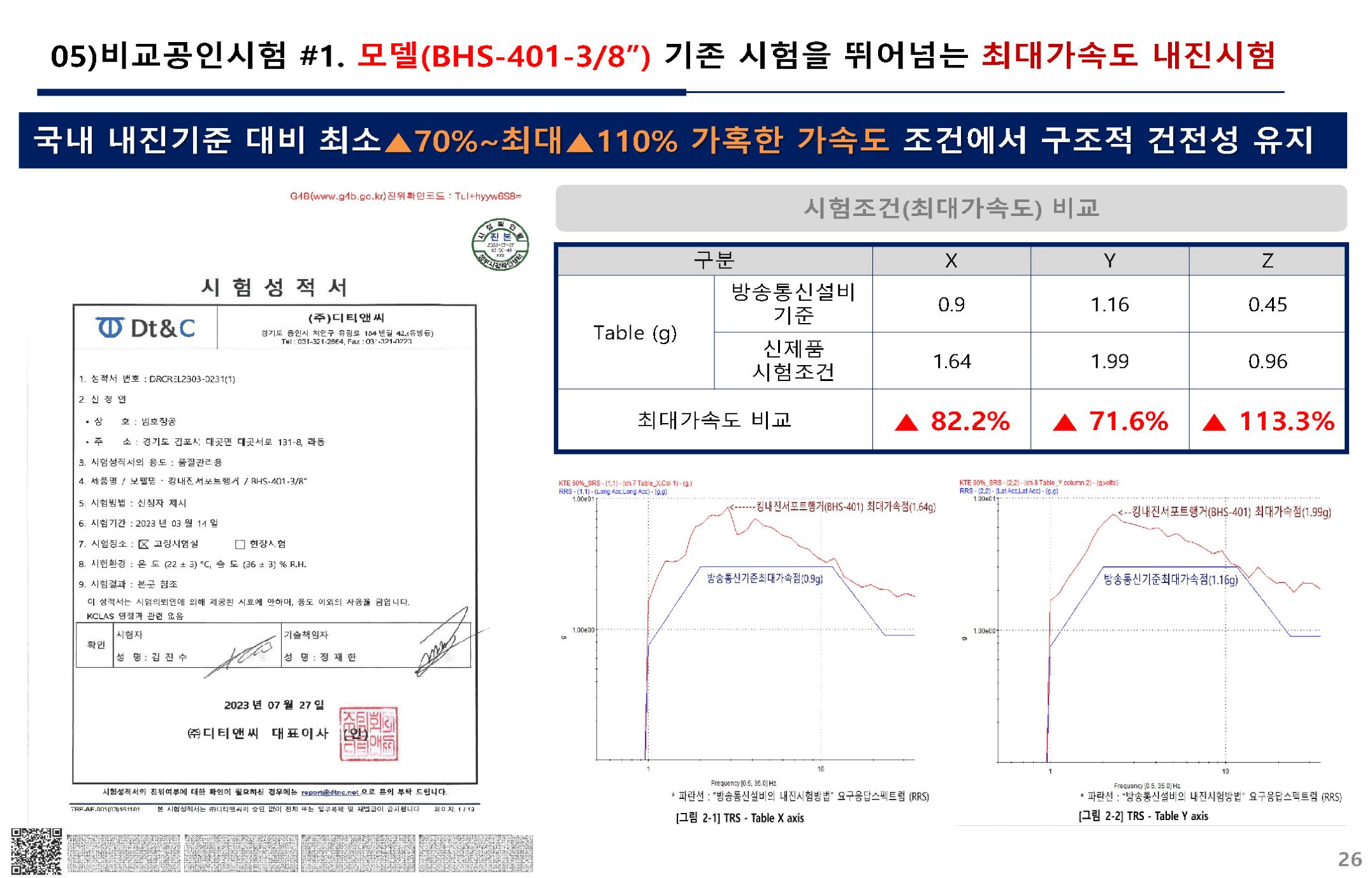

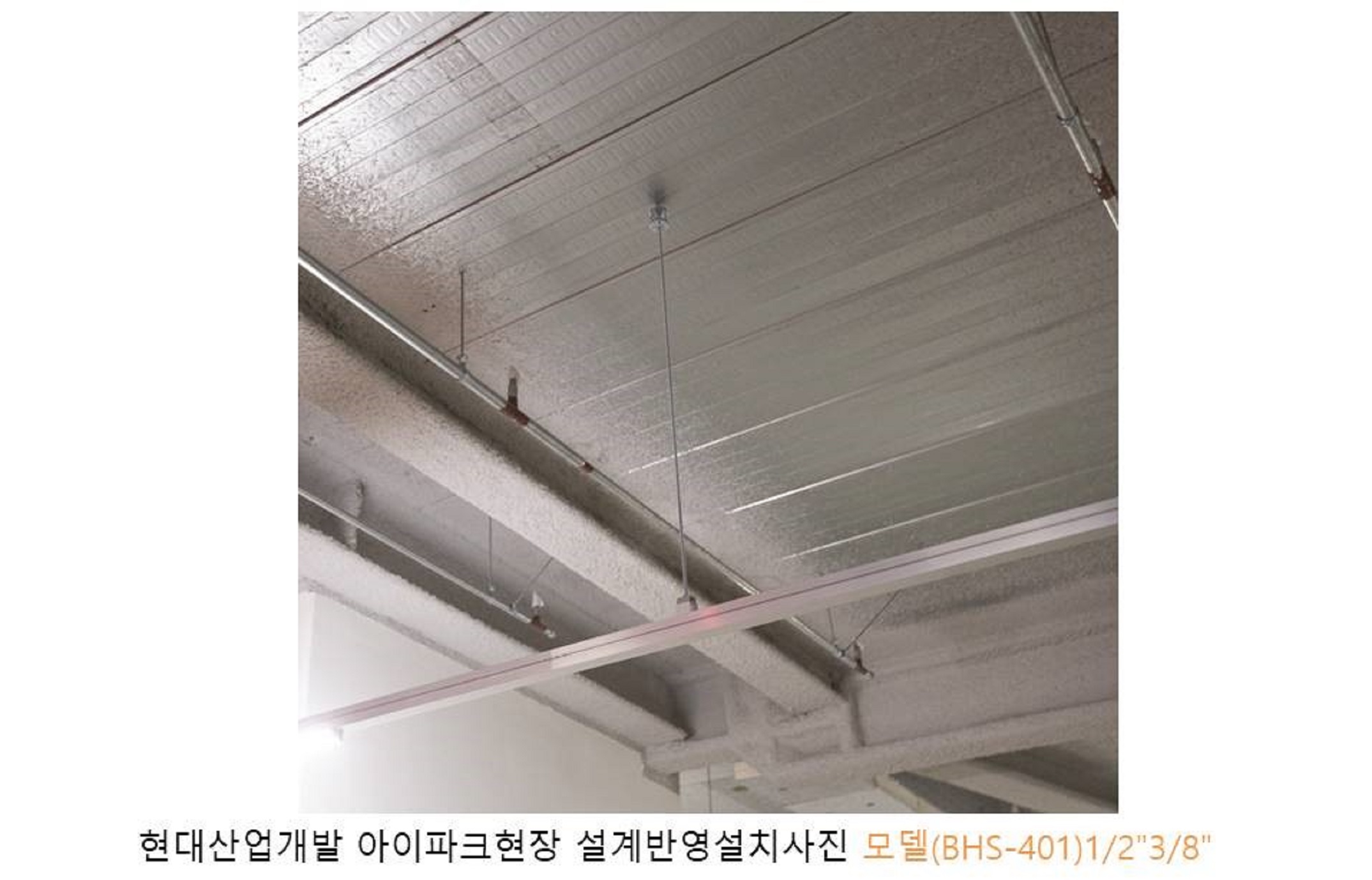

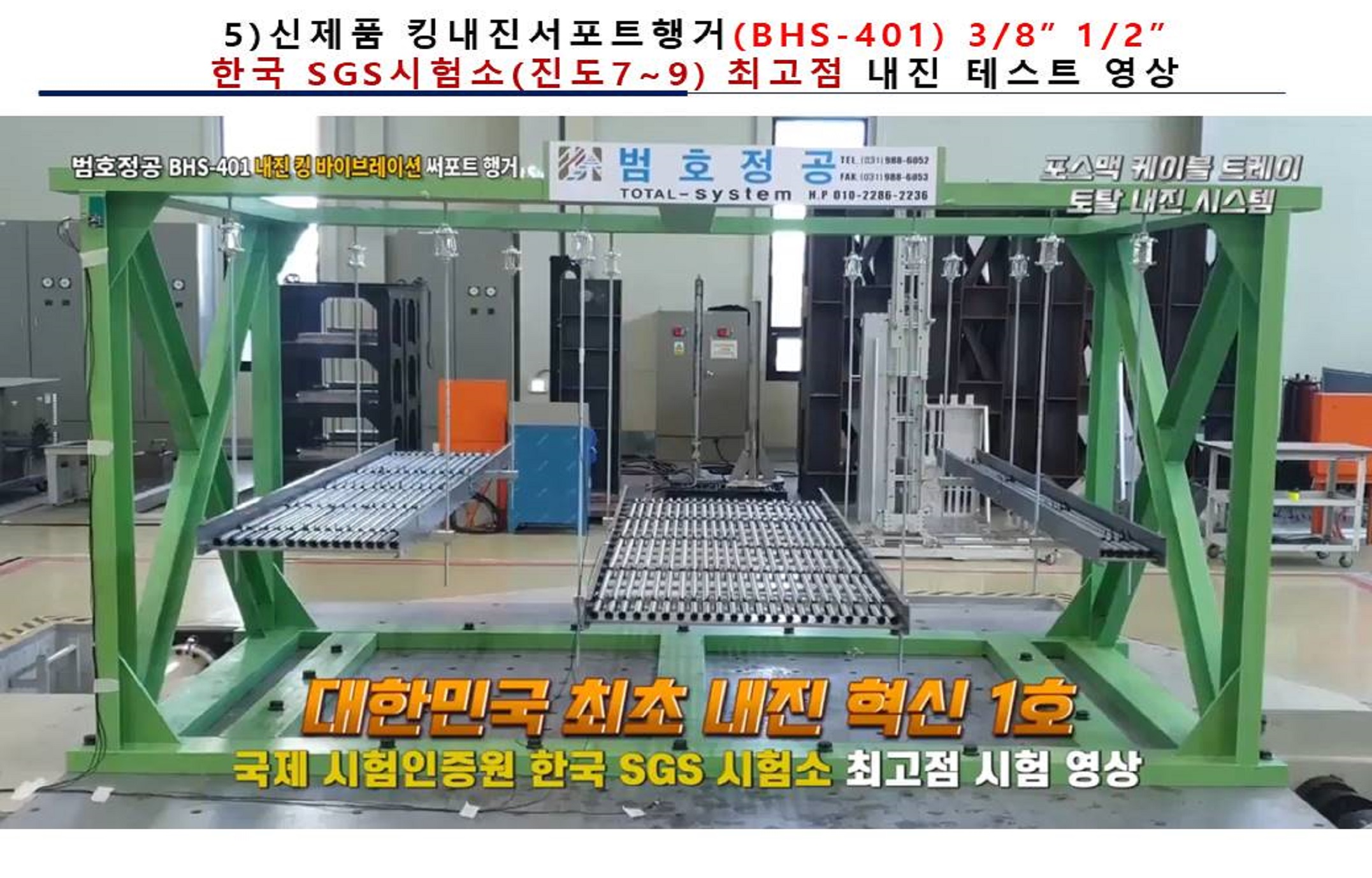

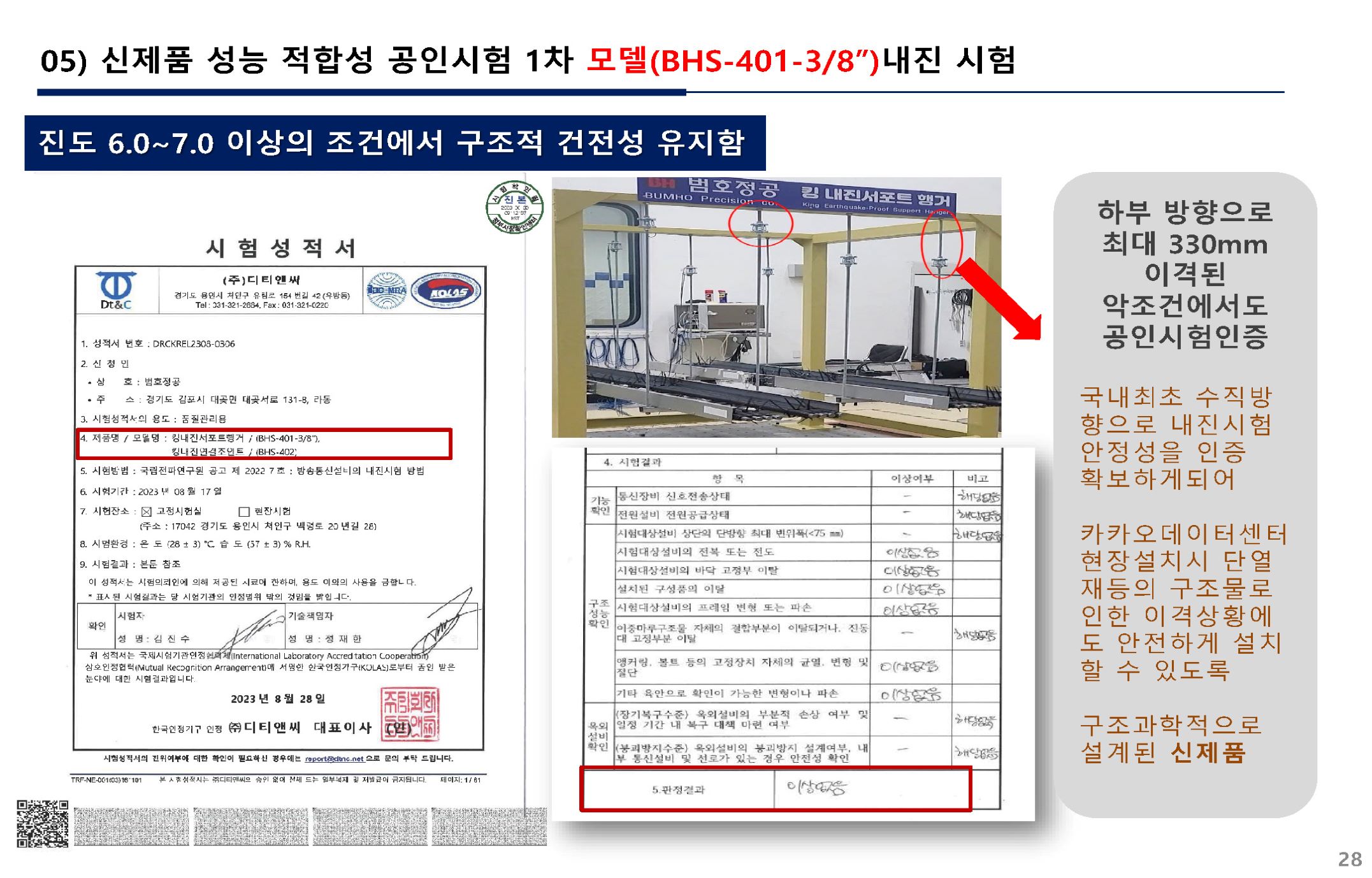

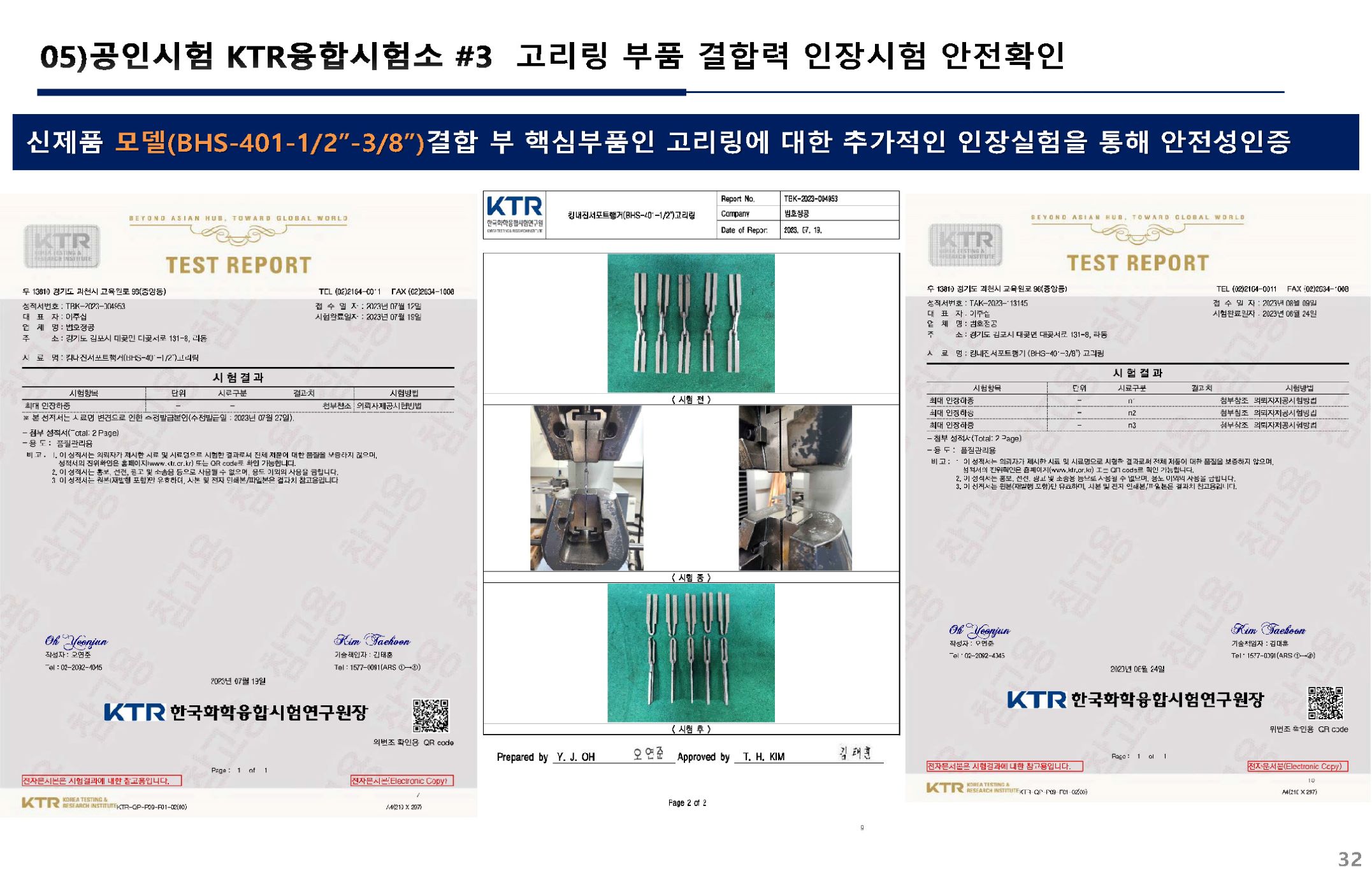

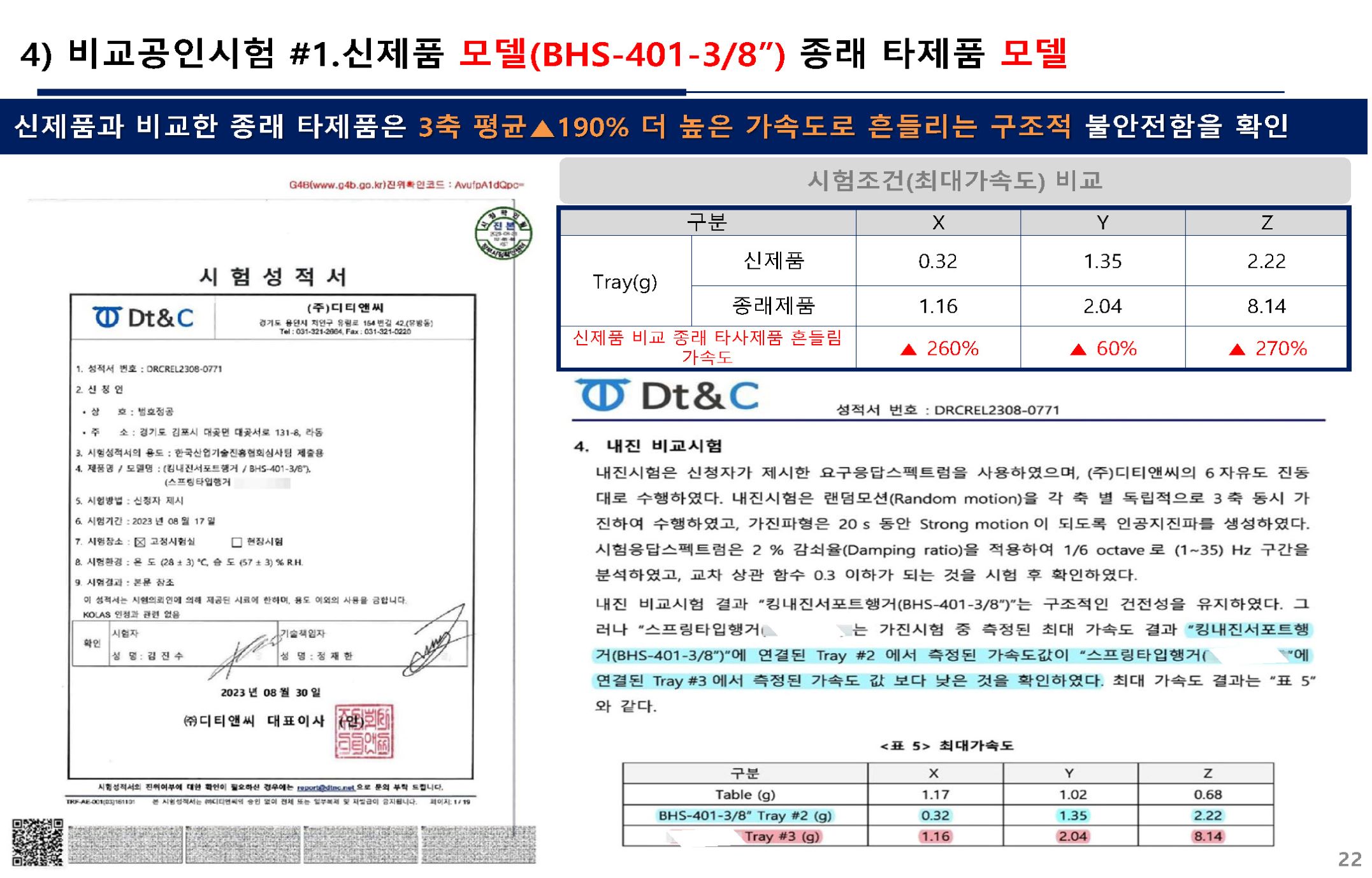

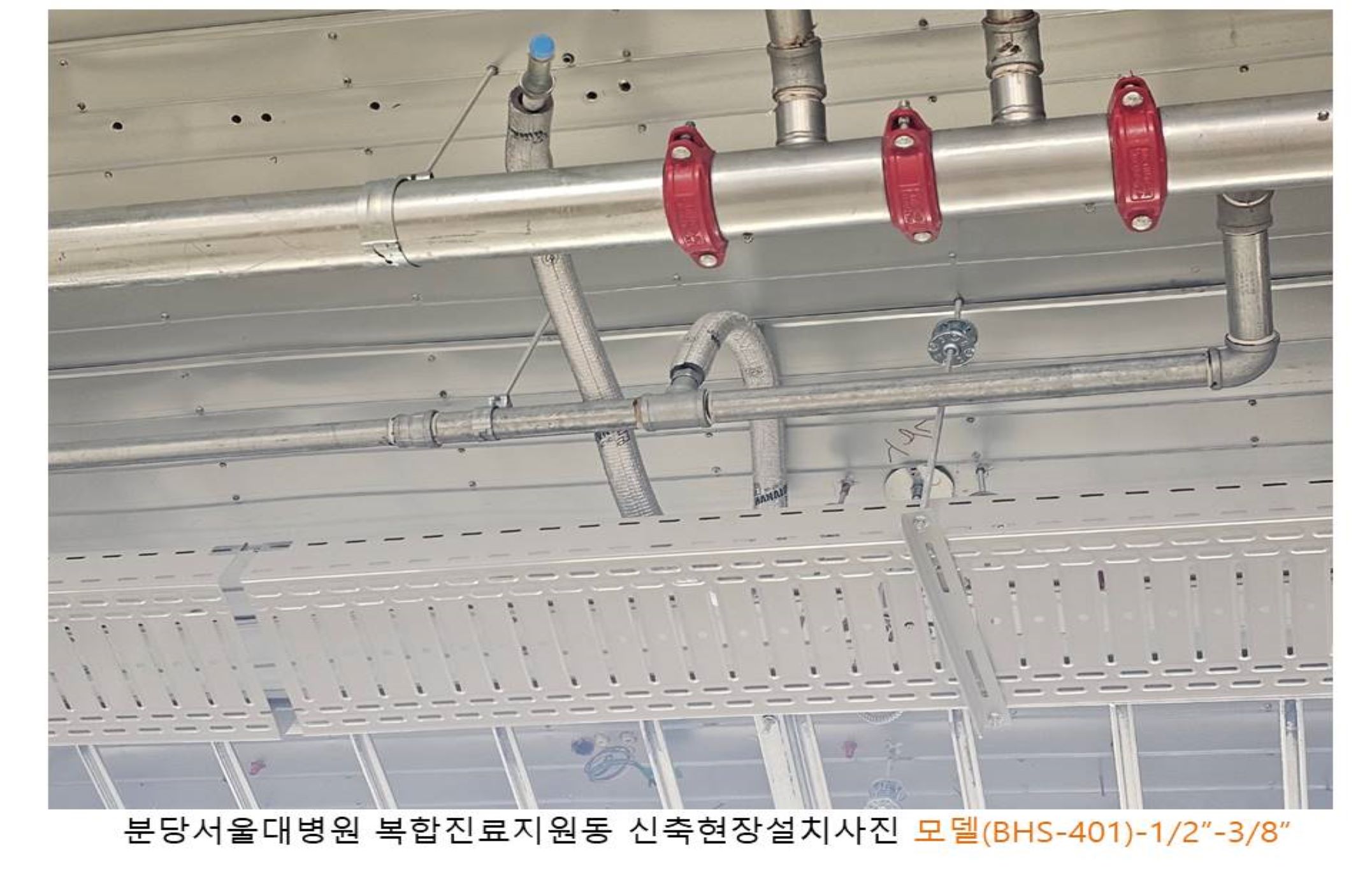

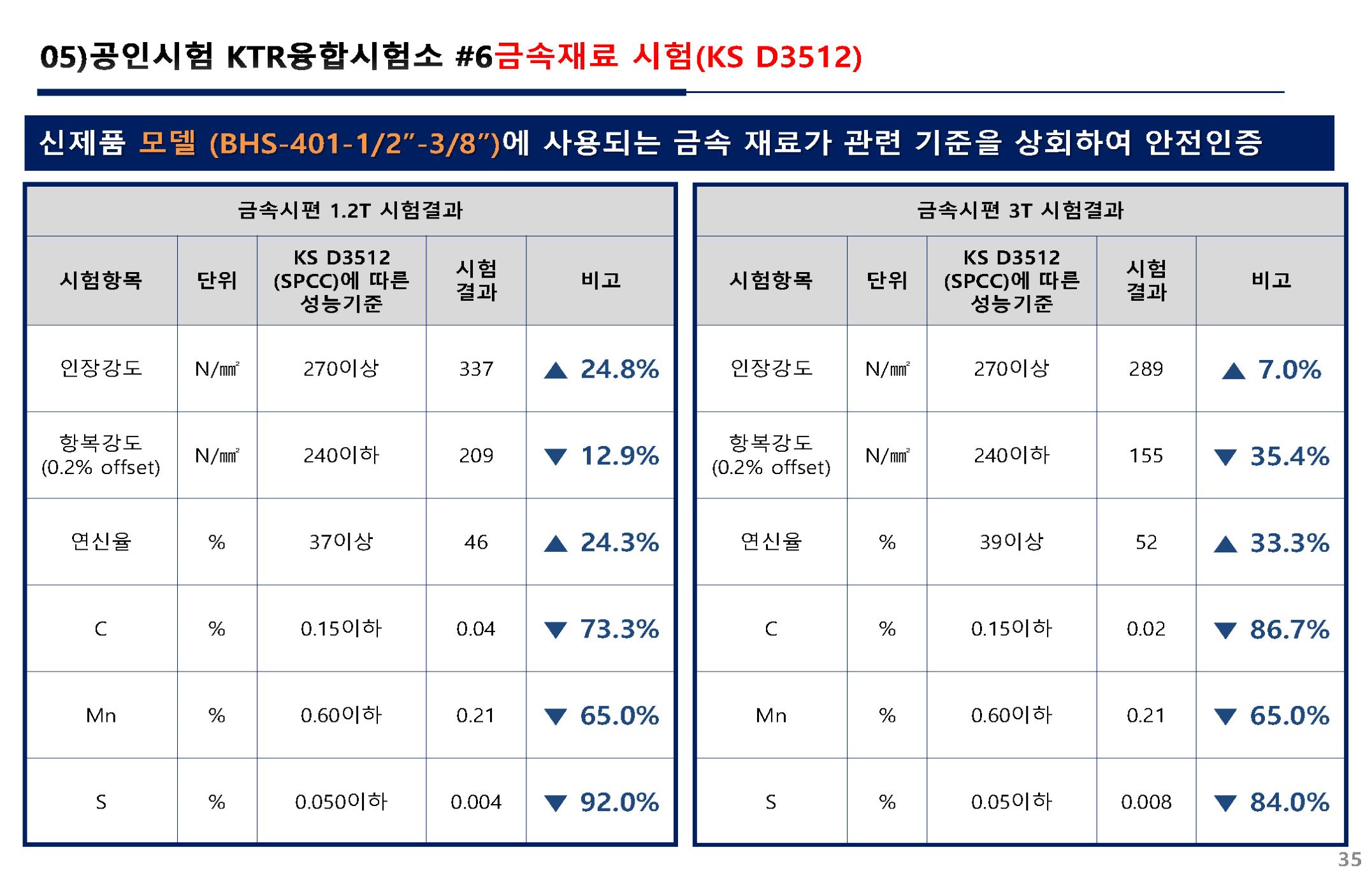

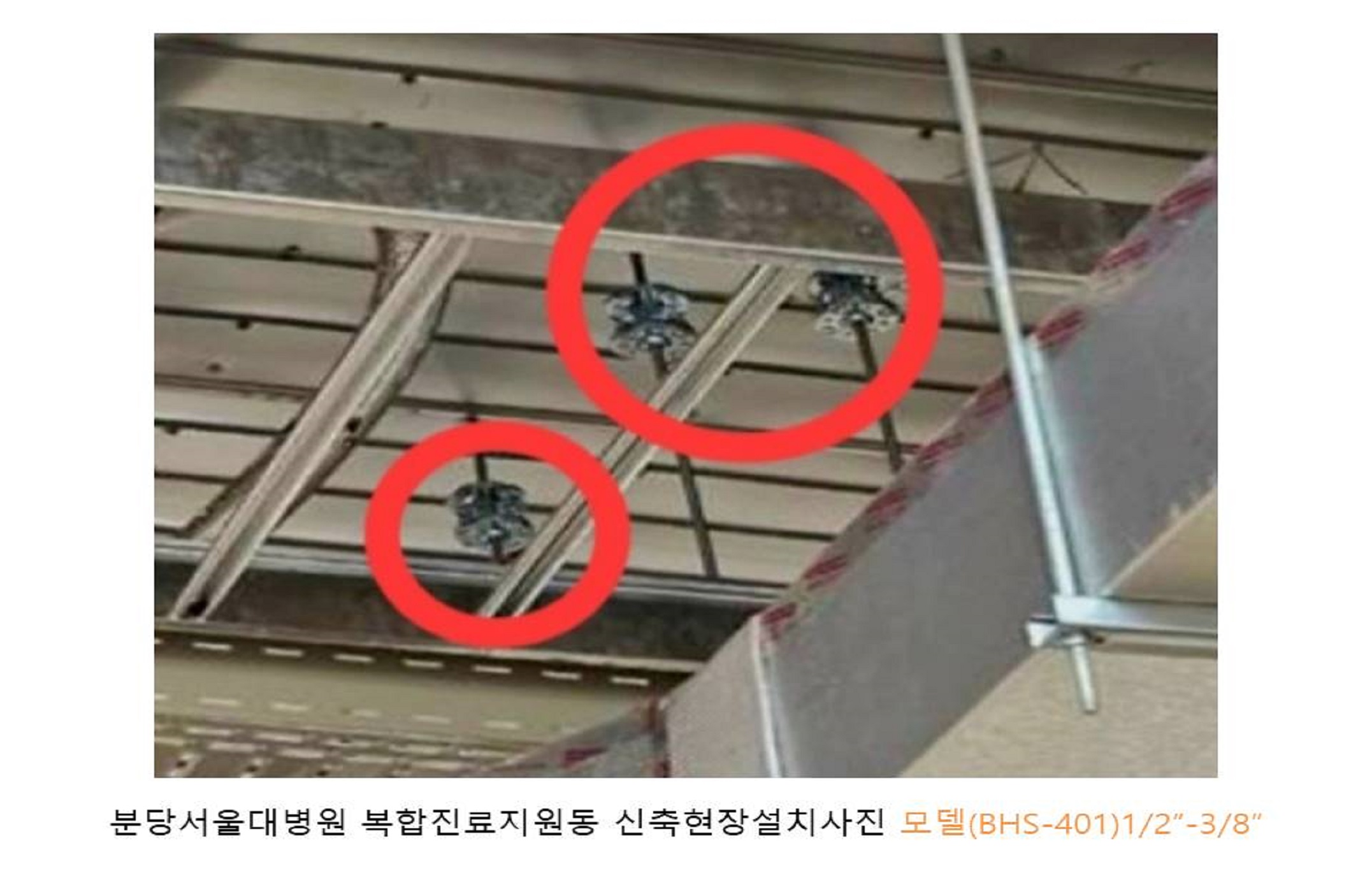

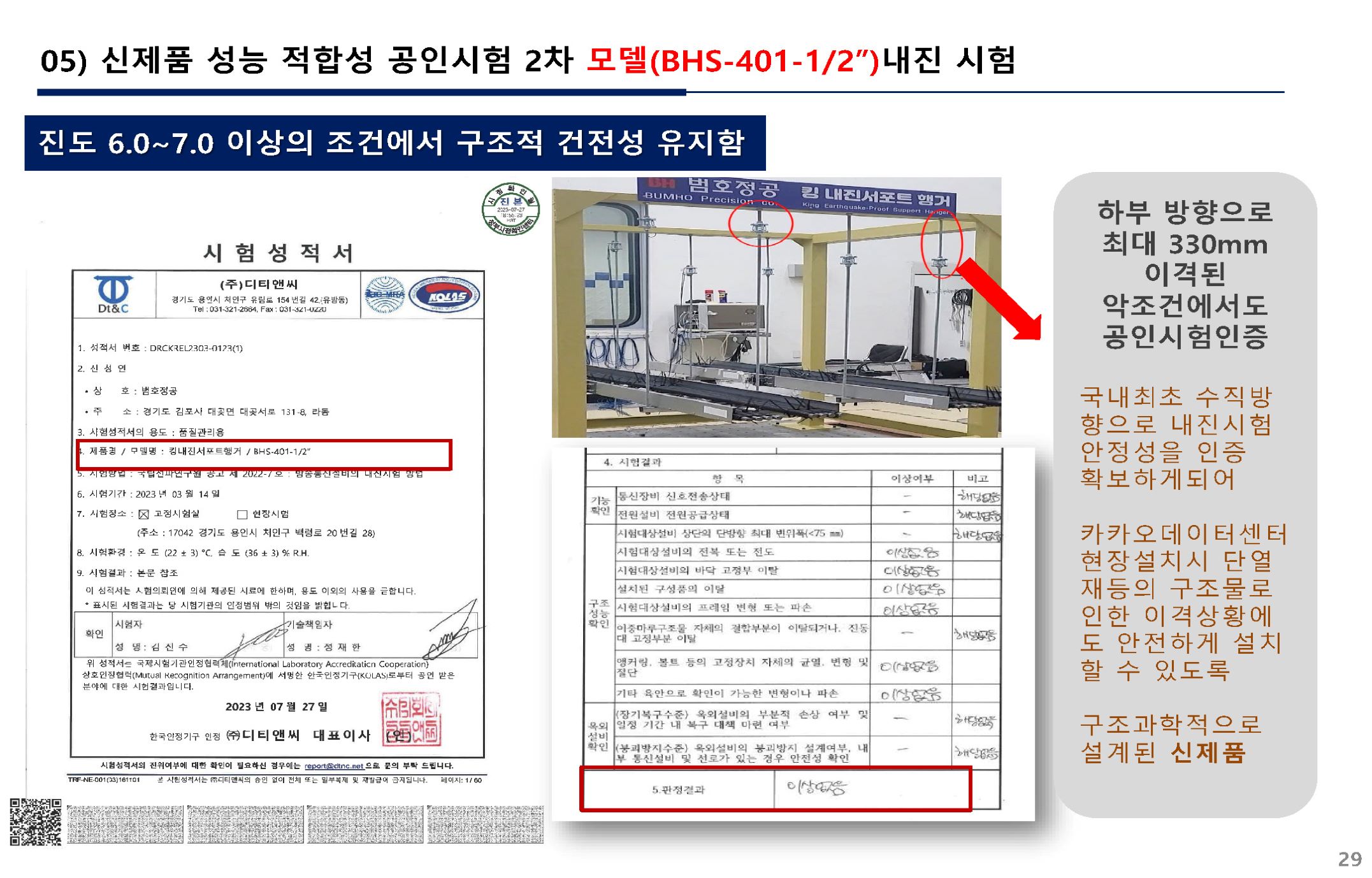

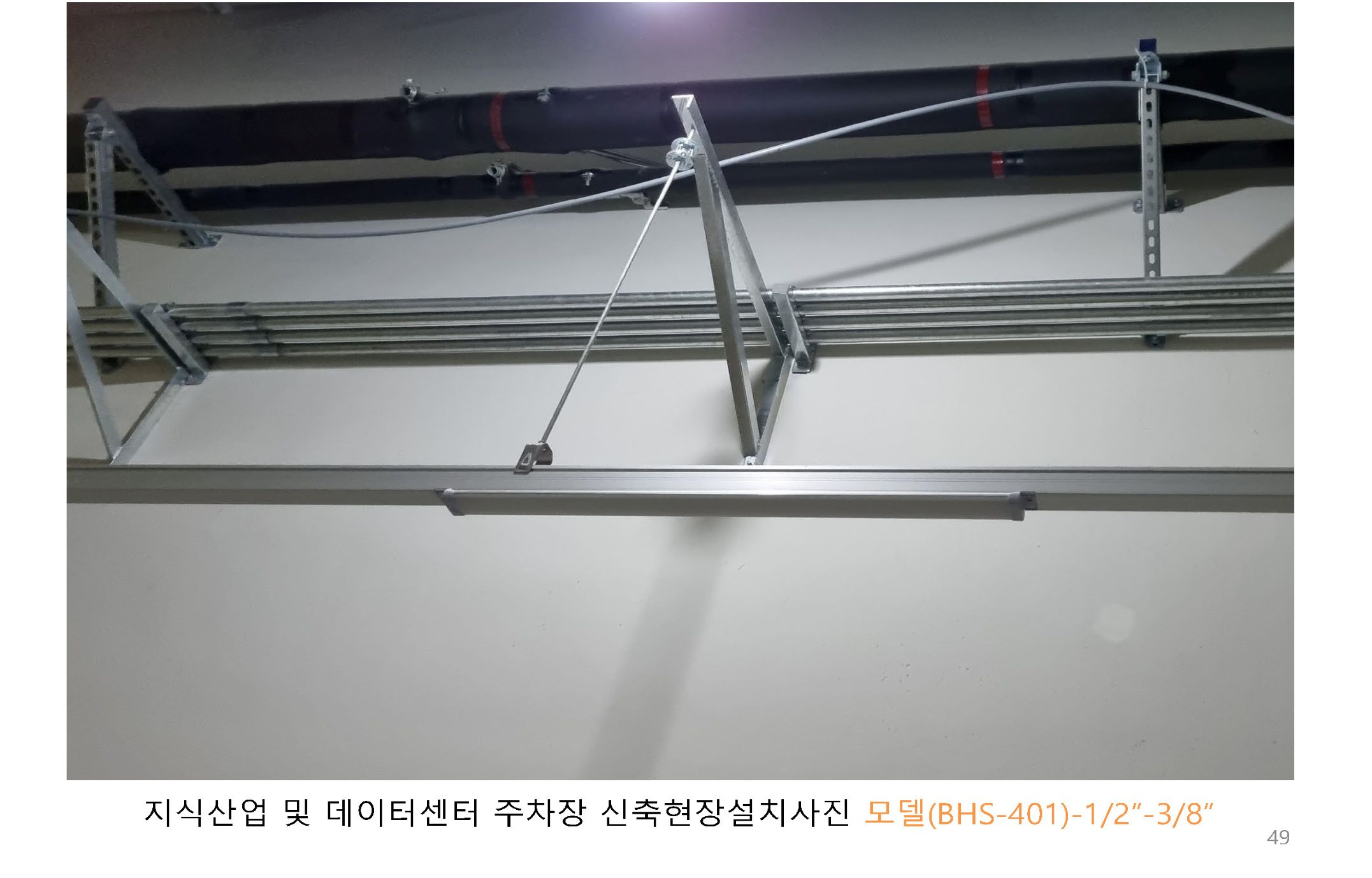

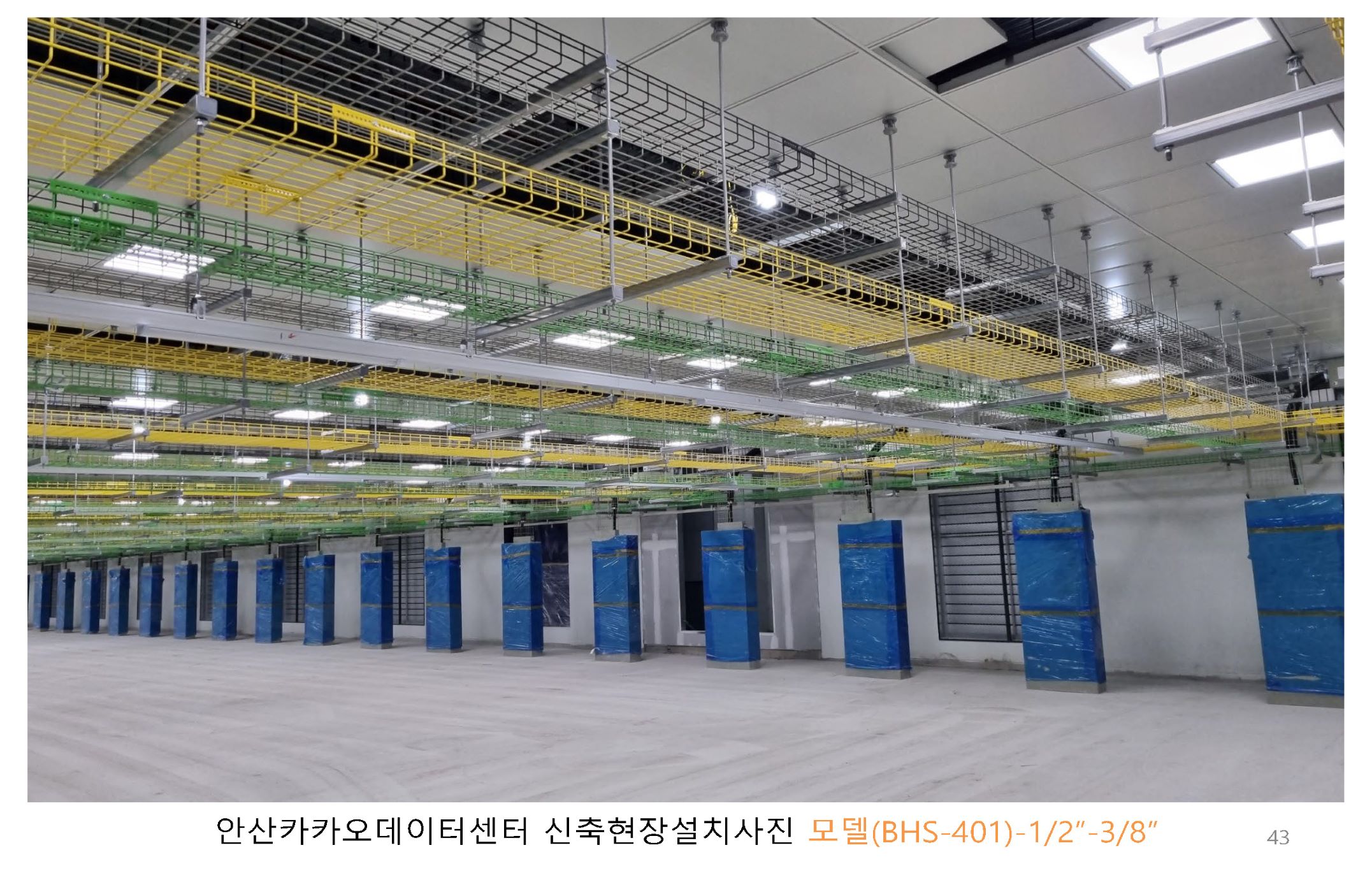

1.내진서포트행거 장치안전성 BHS-401(3/8",1/2")제품

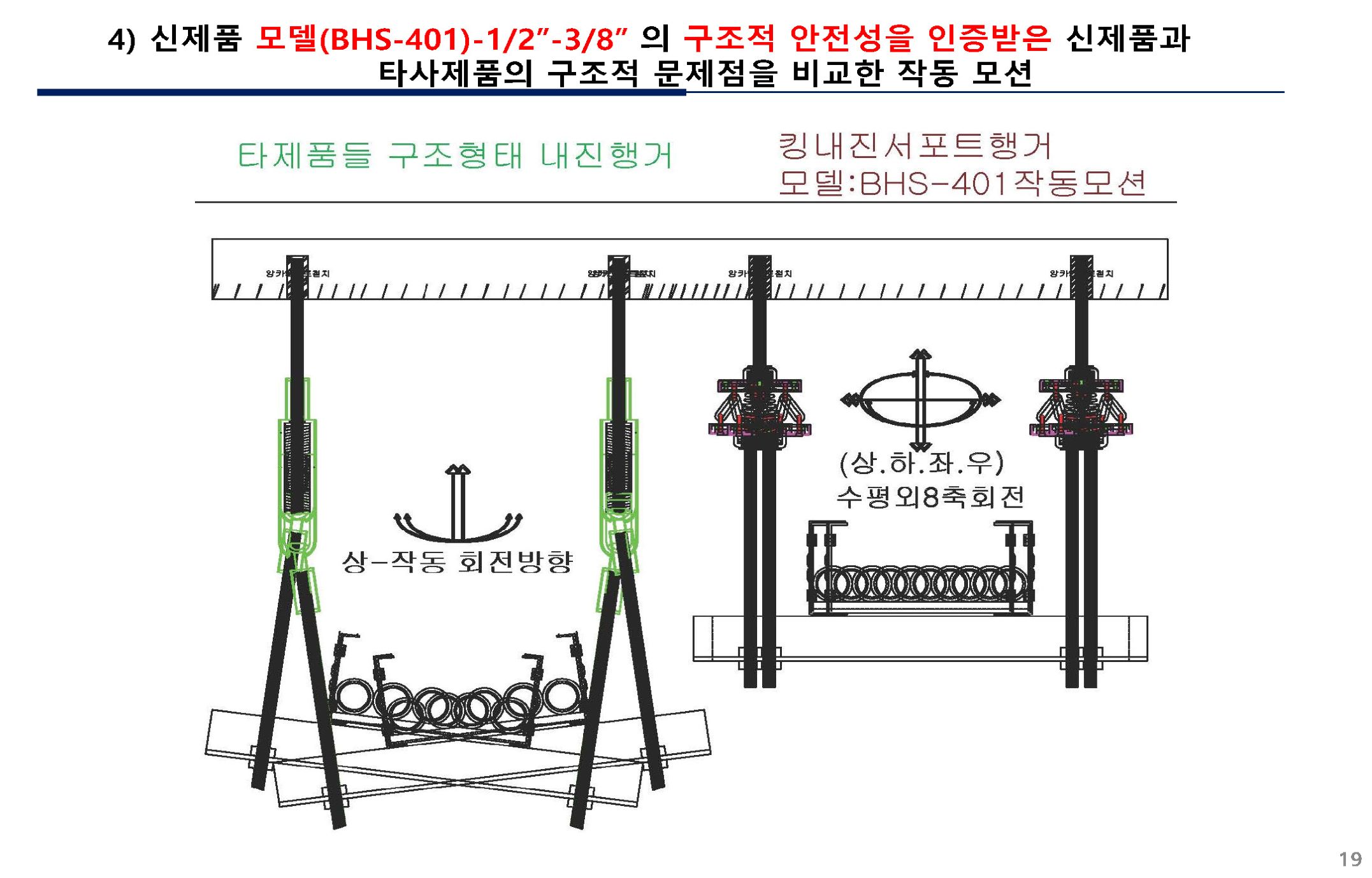

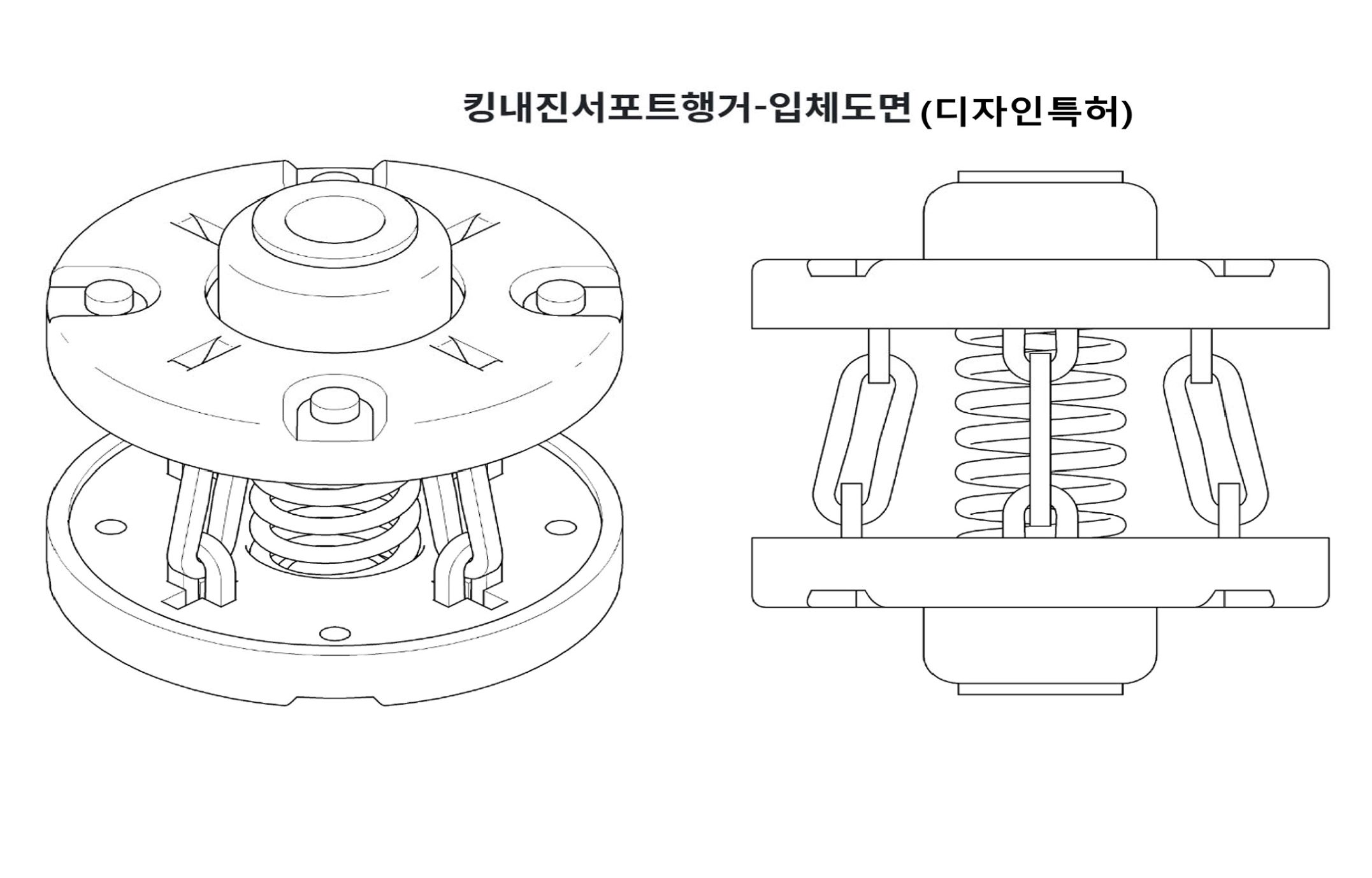

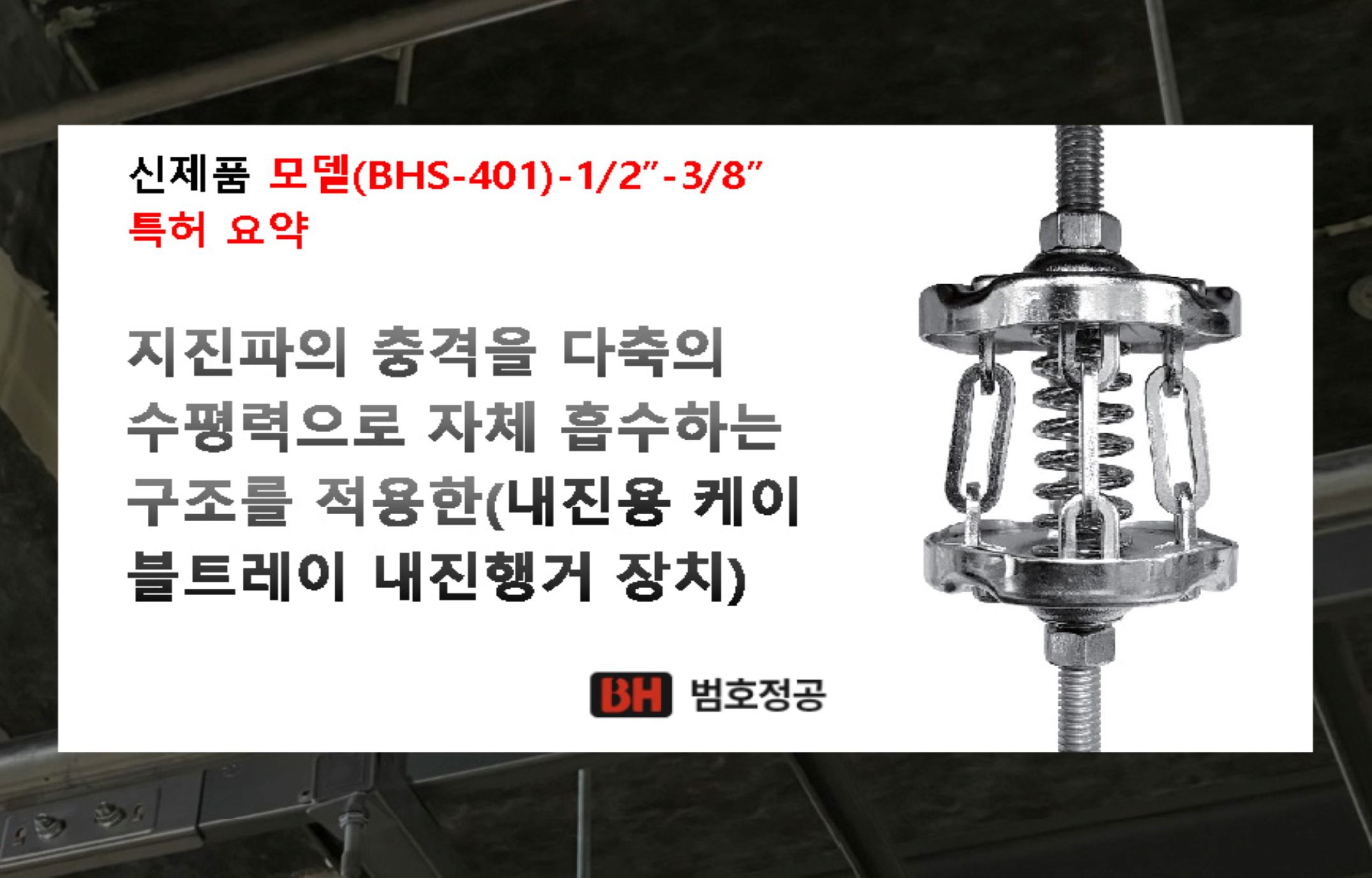

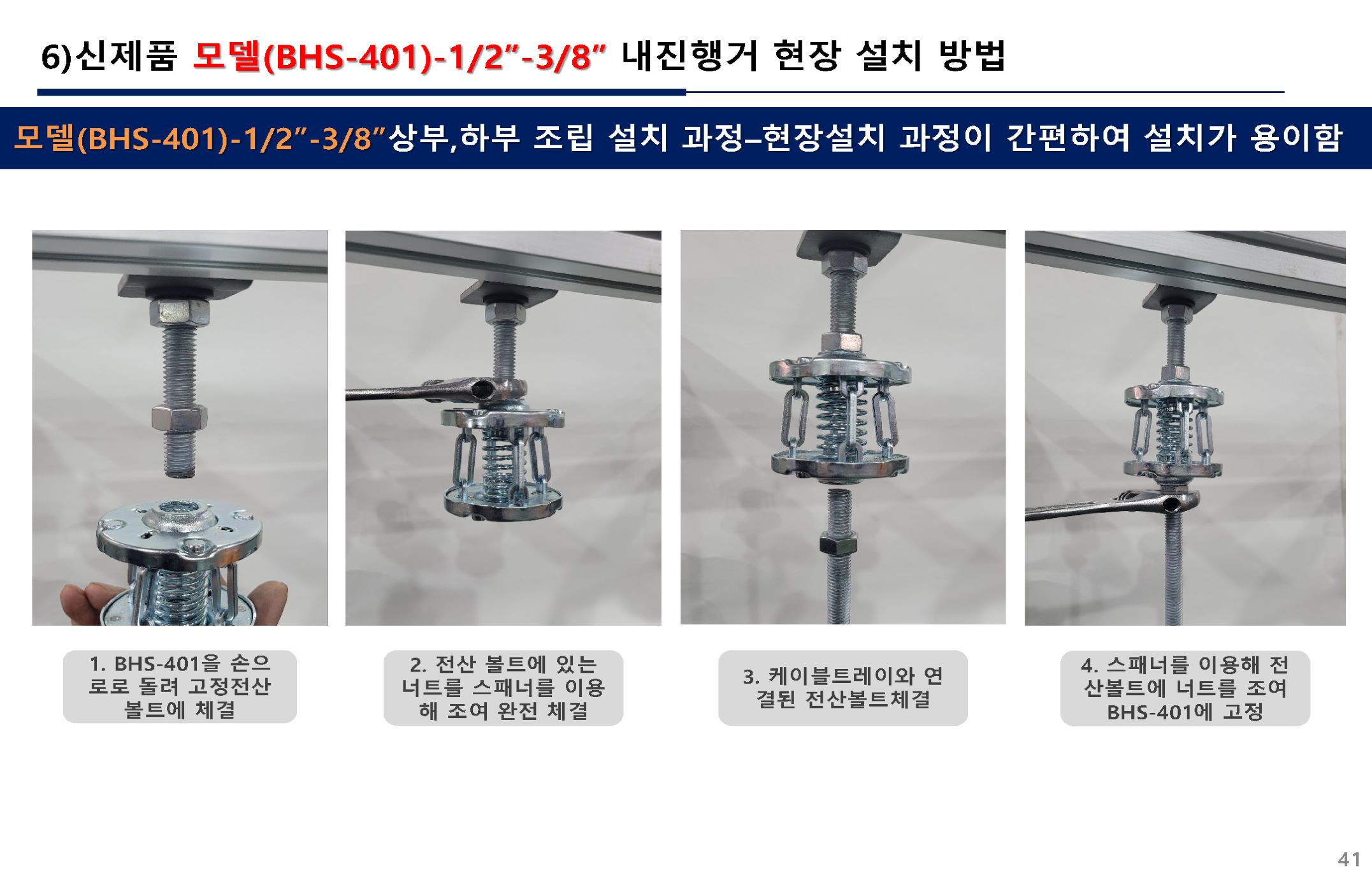

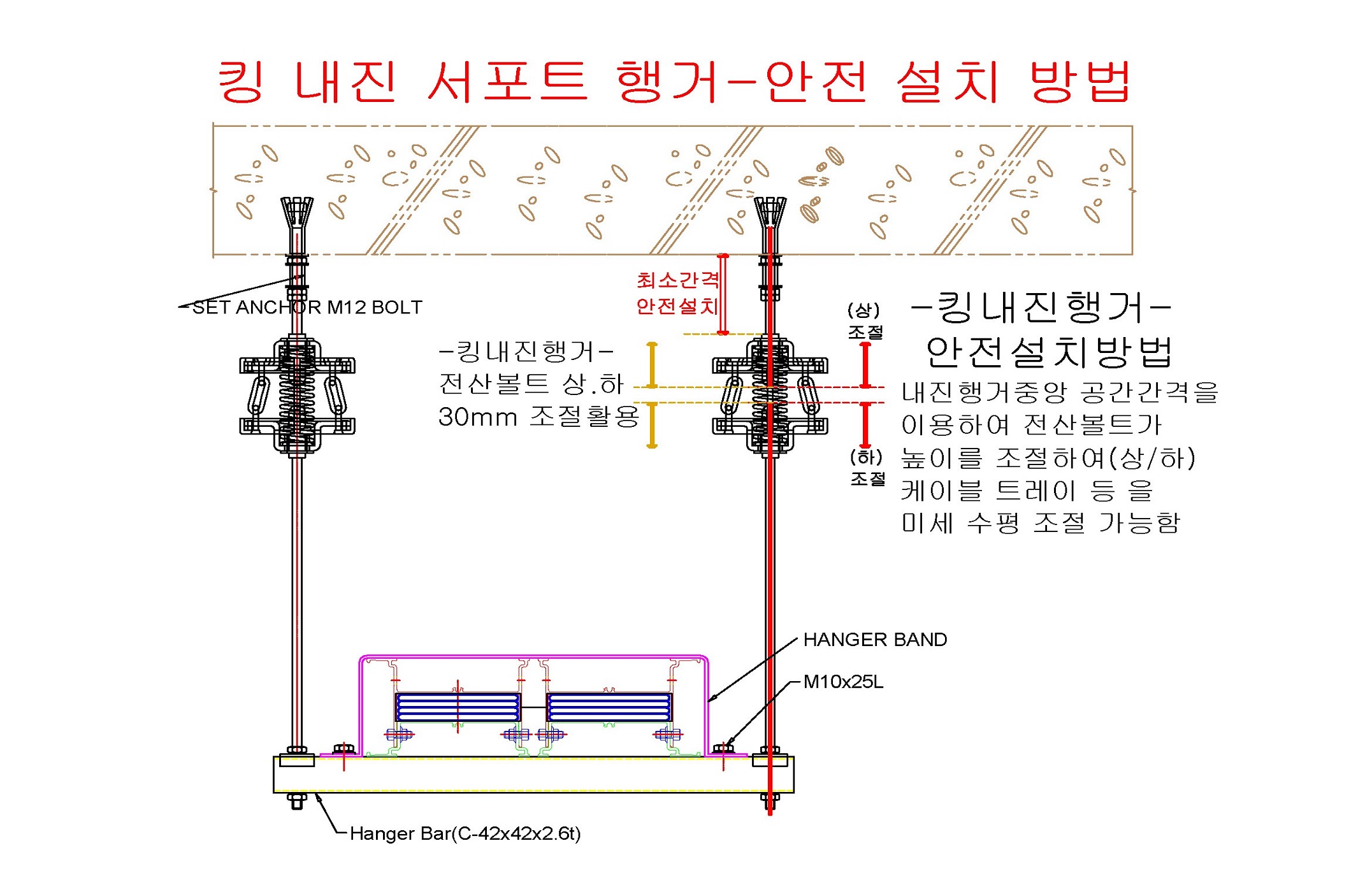

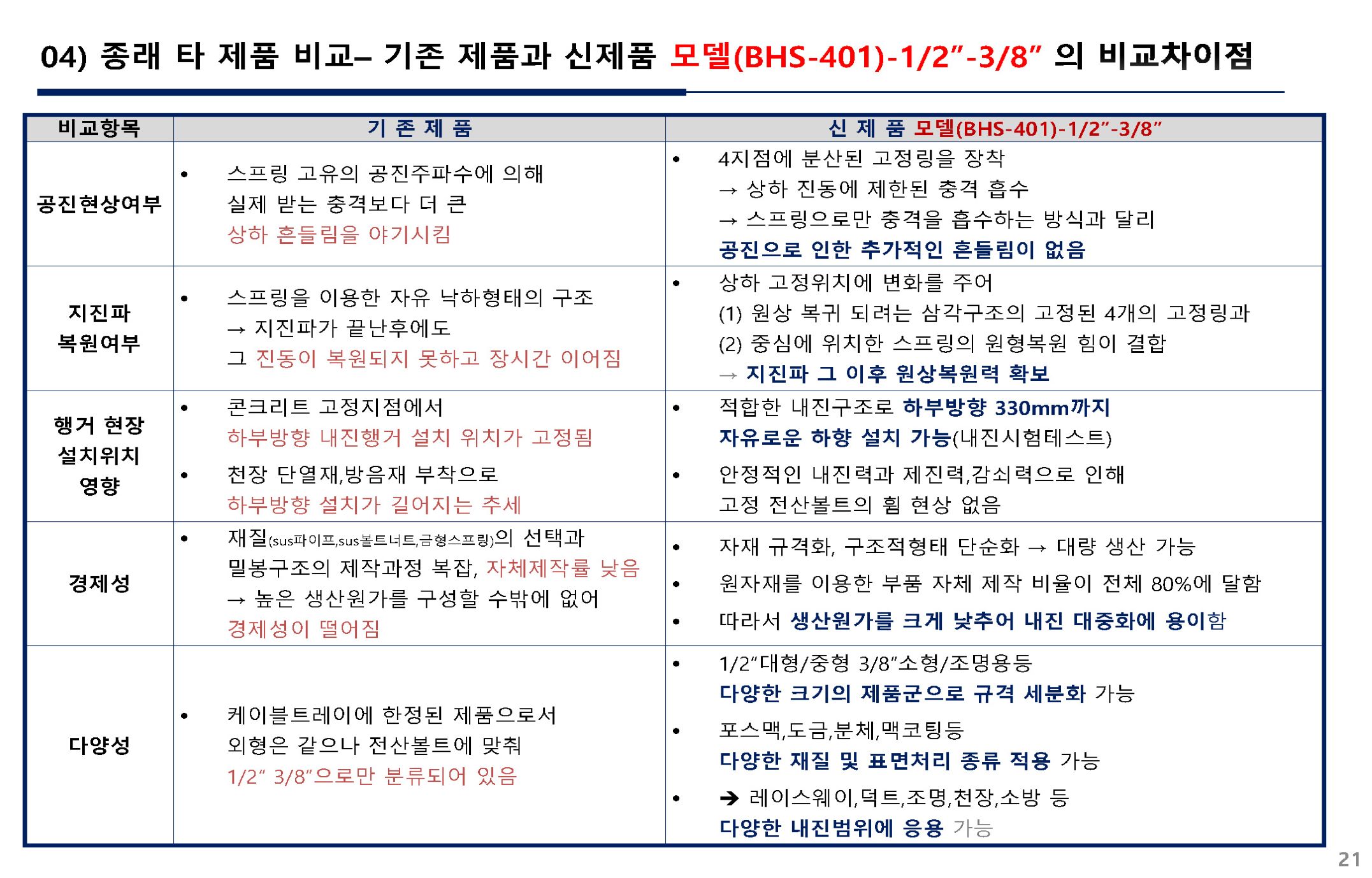

압축 코일 스프링 1개와 체인 4개로 구성된 내진행거
압축 코일 스프링 1개와 체인 4개로 구성된 내진서포트행거 장치에 대한 안전성을 검토함.

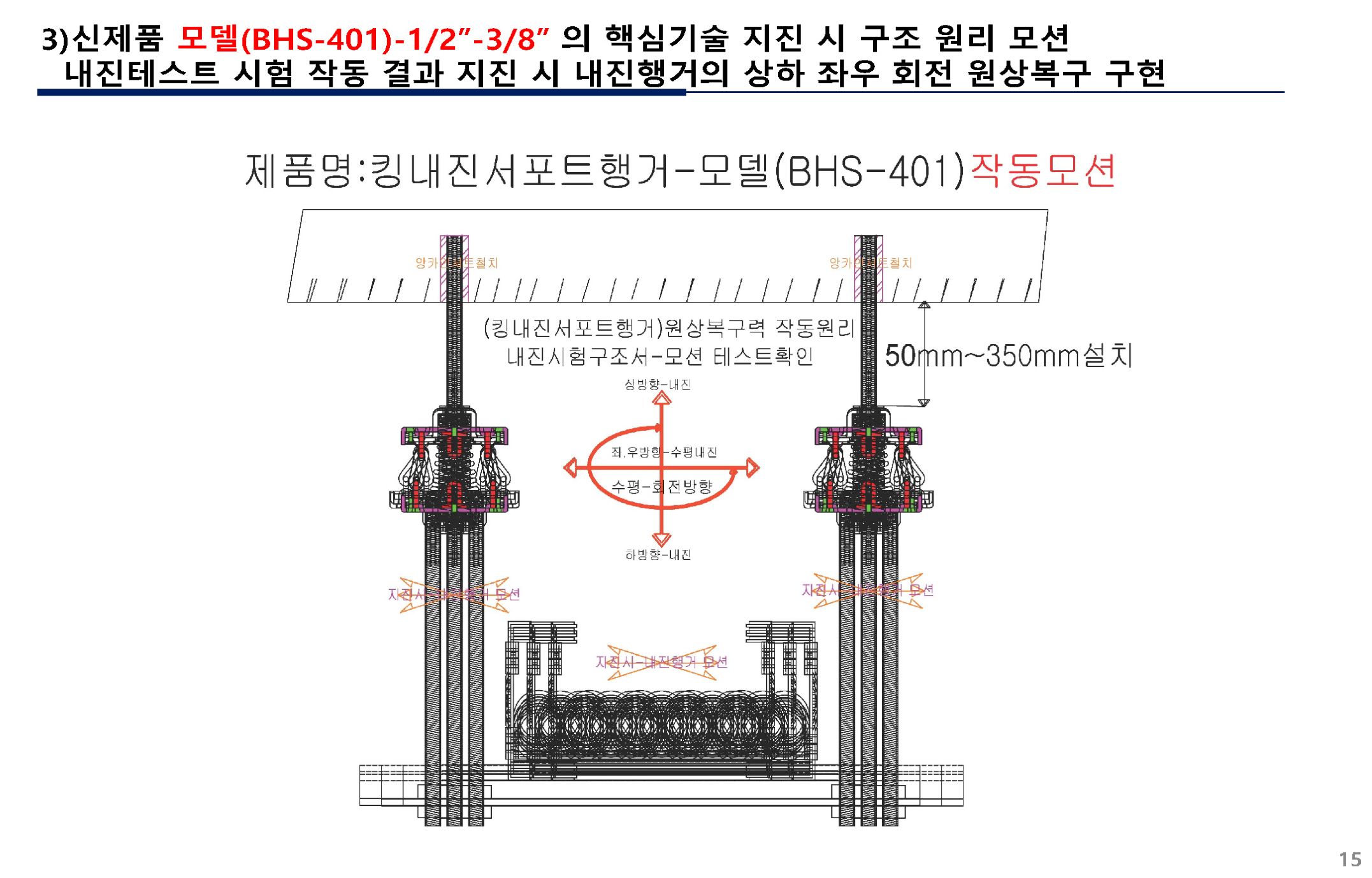

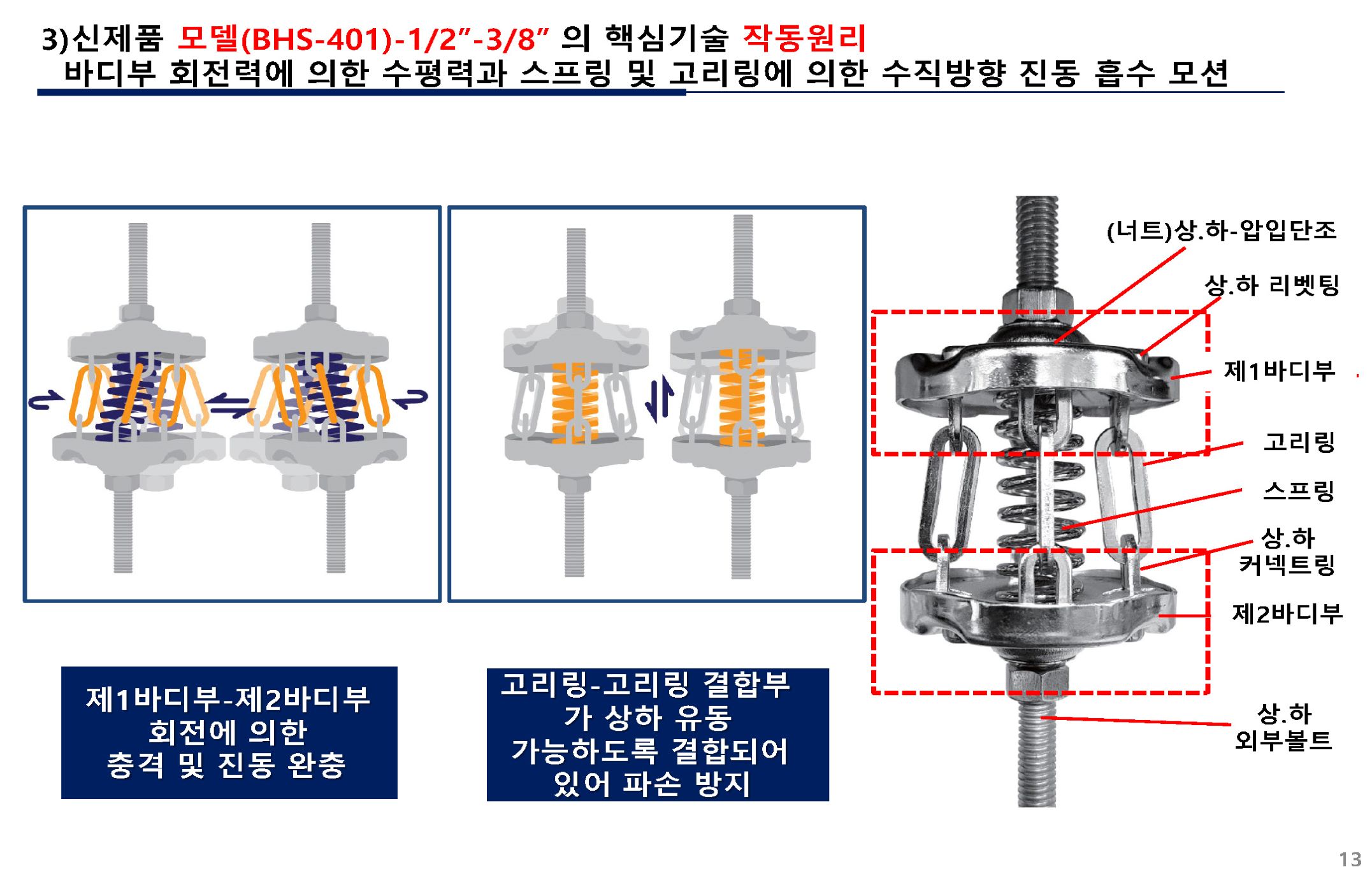

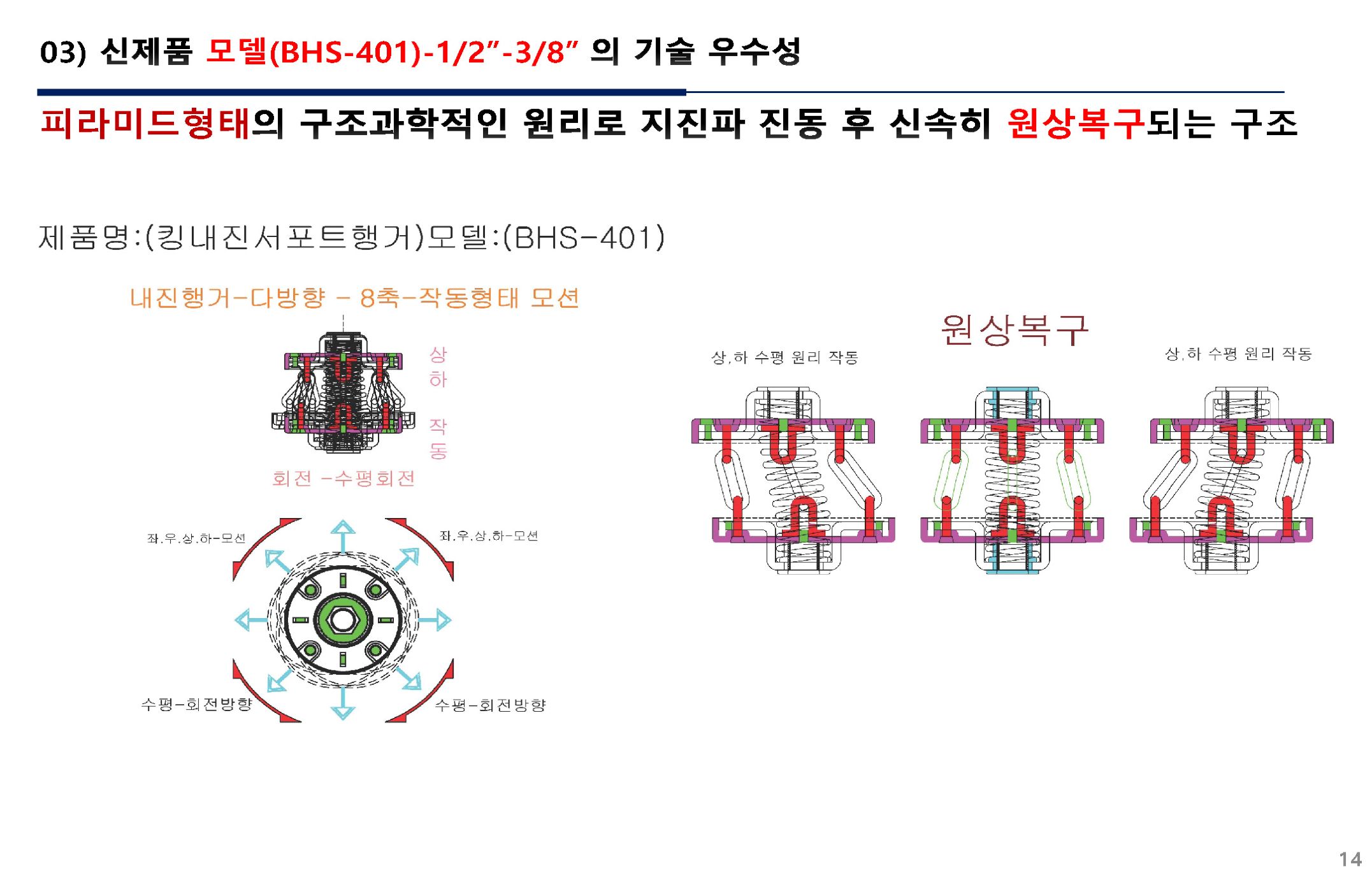

스프링은 상하 원형플랜지로 구속되고 이 원형플랜지들은 4개의 체인으로 소정의 제한된 이격거리가 유지되도록 함으로써 스프링은 자유장에서 구속장으로 압축되어 체인들에 소정의 장력을 제공하며 장치가 긴장된 상태에서 큰 외력이 작용하지 않으면 일정 형상으로 유지되고 큰 외력이 작요하여 변형하는 경우에도 스프링의 유연한 탄성복원력으로 원상으로 즉시 복원되는 것을 특징으로 함. 즉 행거(달대) 전체 길이에서 이 장치는 360도로 자유롭게 변형 가능한 이상적인 힌지 역할을 하지만, 유의할 것은 달대 길이방향으로 작용하는 중력방향 하중에 대하여 체인에 도입된 장력을 추가하여 체인의 인장파괴와 전단파괴 가능성에 대하여 보다 안전하게 검토함.
