내진 써포트 행거 기술의 현재와 미래

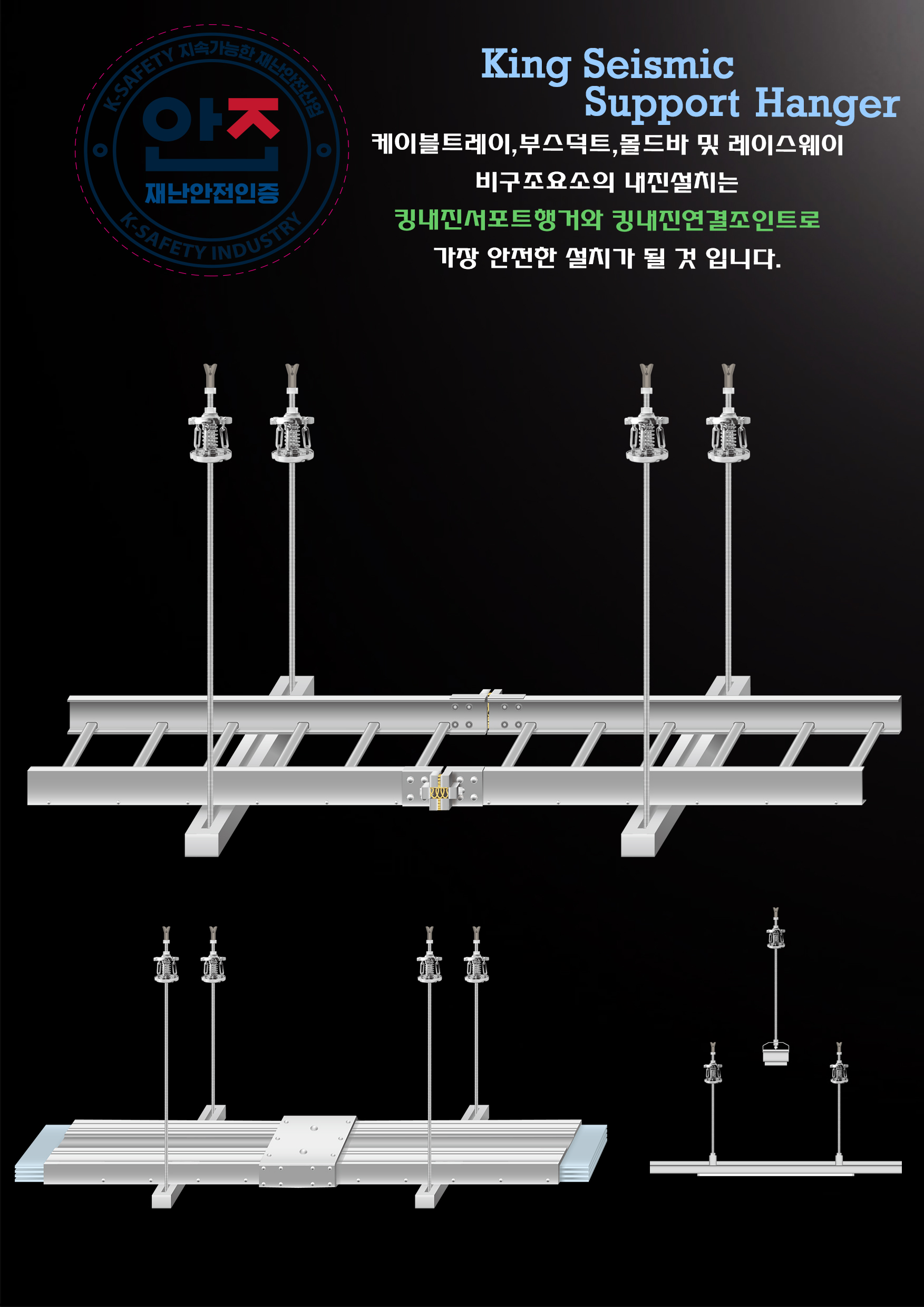

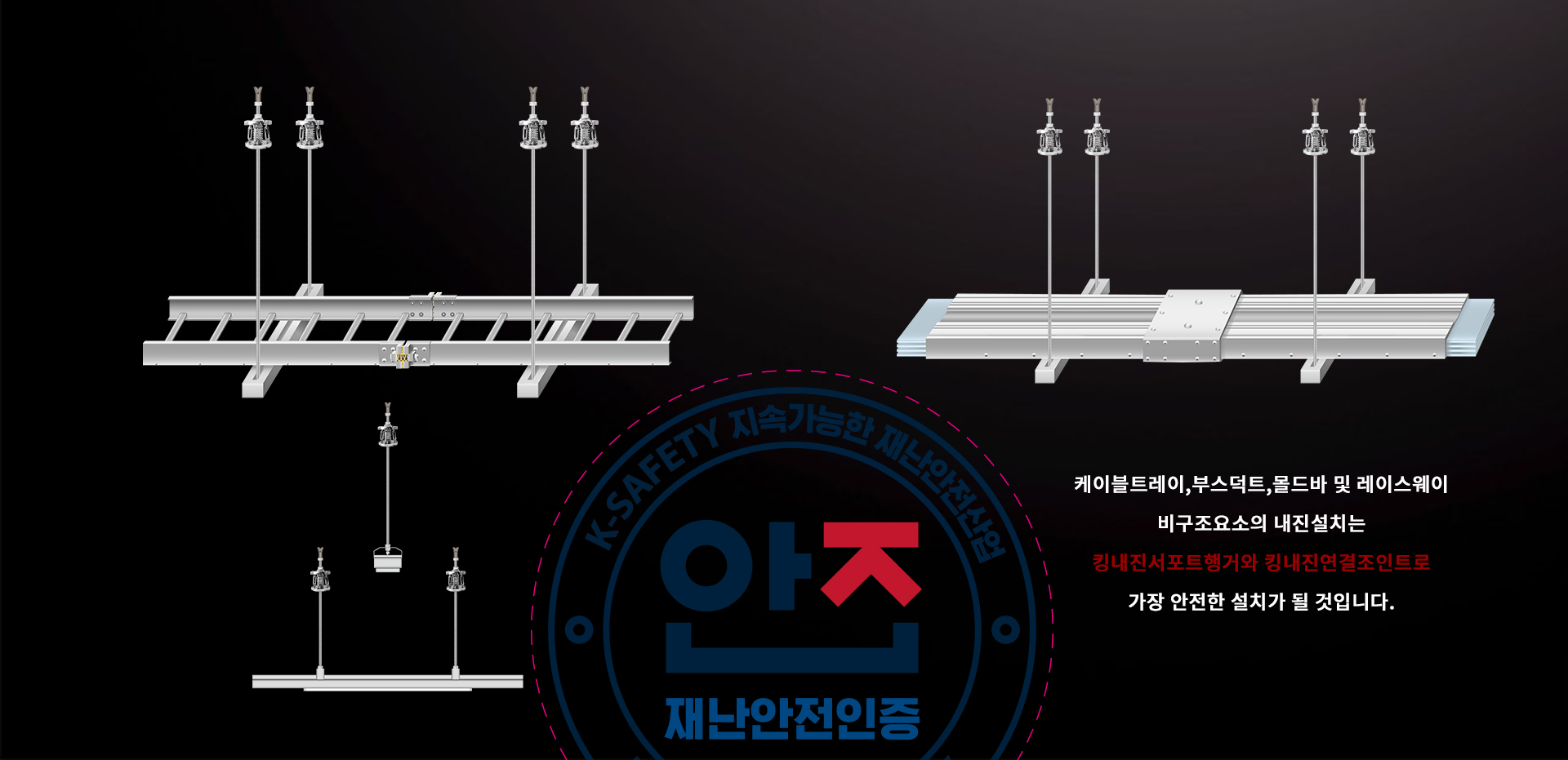

범호정공 킹 내진 서포트 행거

지진파의 충격으로 발생되는 상하좌우 방향의 진동을 흡수하여 트레이에 설치된 전선의 파손 및 변형을 방지 할 수 있는 내진형 케이블 트레이 행거 장치로, 지진과 같은 큰 충격이 전달 될 시 수직 수평방향으로 전달되는 진동을 상쇄시켜 케이블 트레이가 흔들림에 파손 되거나 이탈하는것을 방지할 수 있습니다. 이젠 선택이 아닌 필수로 재난으로부터 자산을 보호하는 미래가치에 투자하세요!

Read more

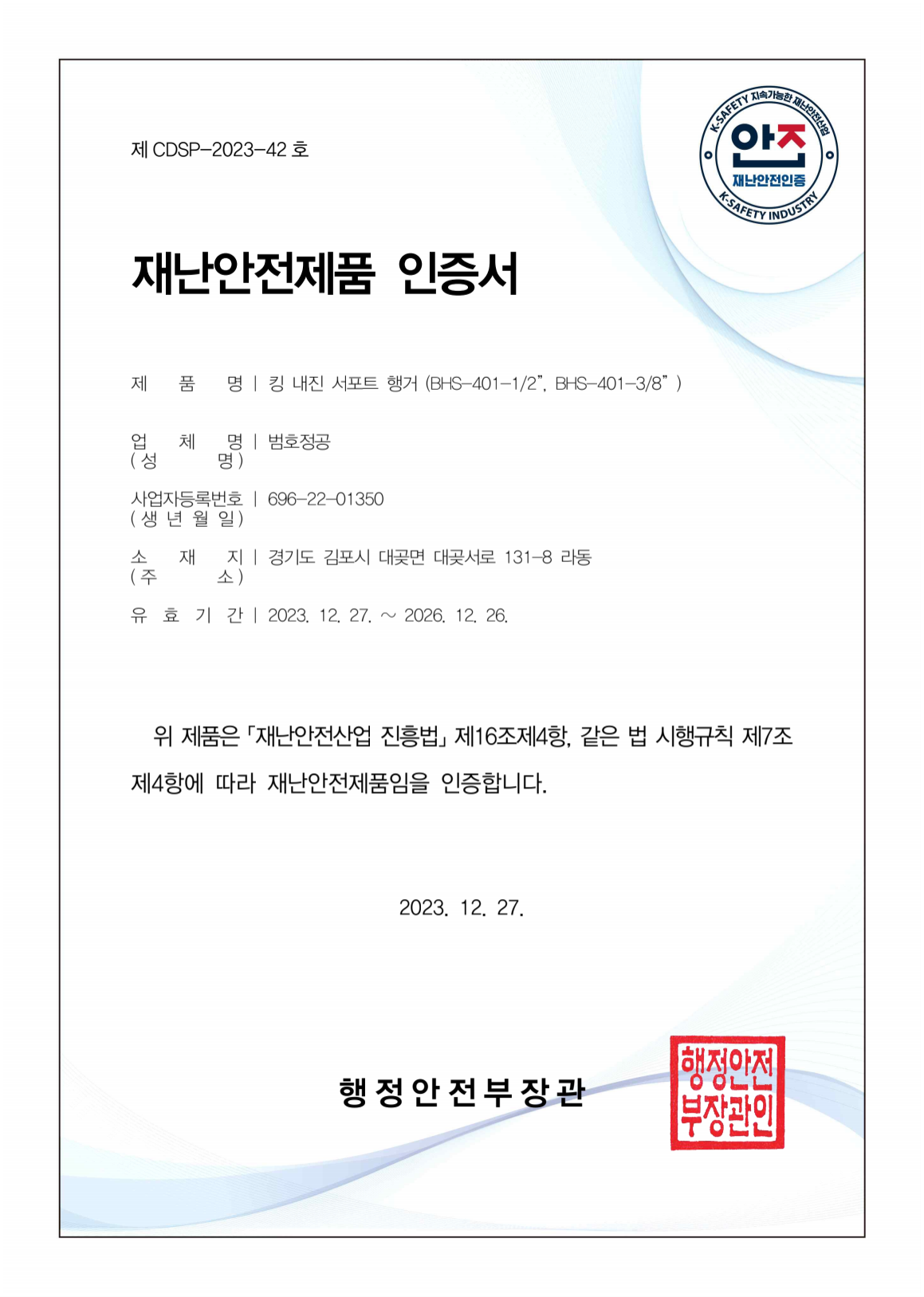

대한민국 최초!!킹내진서포트행거 비구조요소 내진설치안전확인

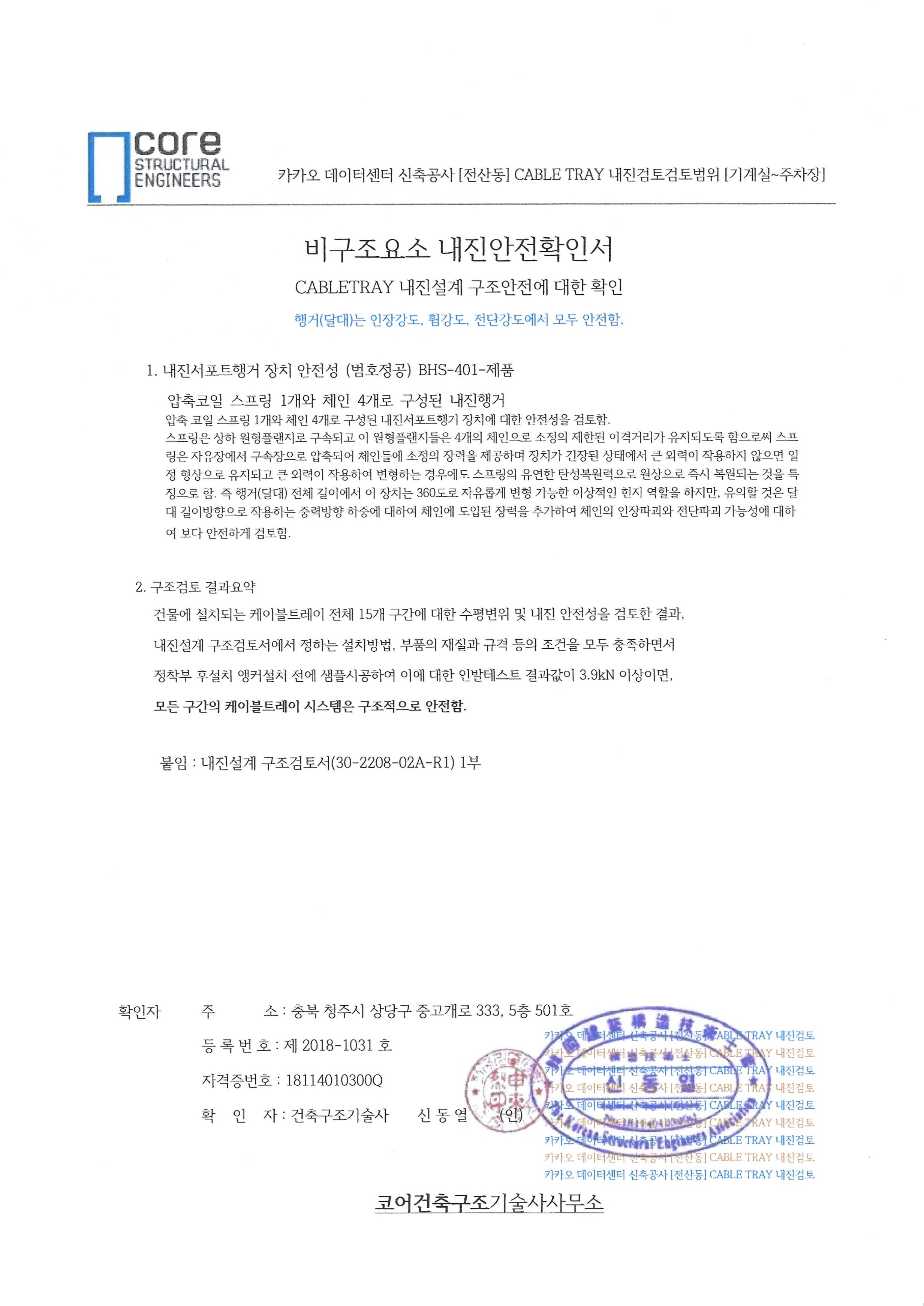

비구조요소 내진안전확인서

CABLETARY 내진설계 구조안전에 대한 확인

행거(달대)는 인장강도, 휨강도, 전단강도에서 모두 안전함.

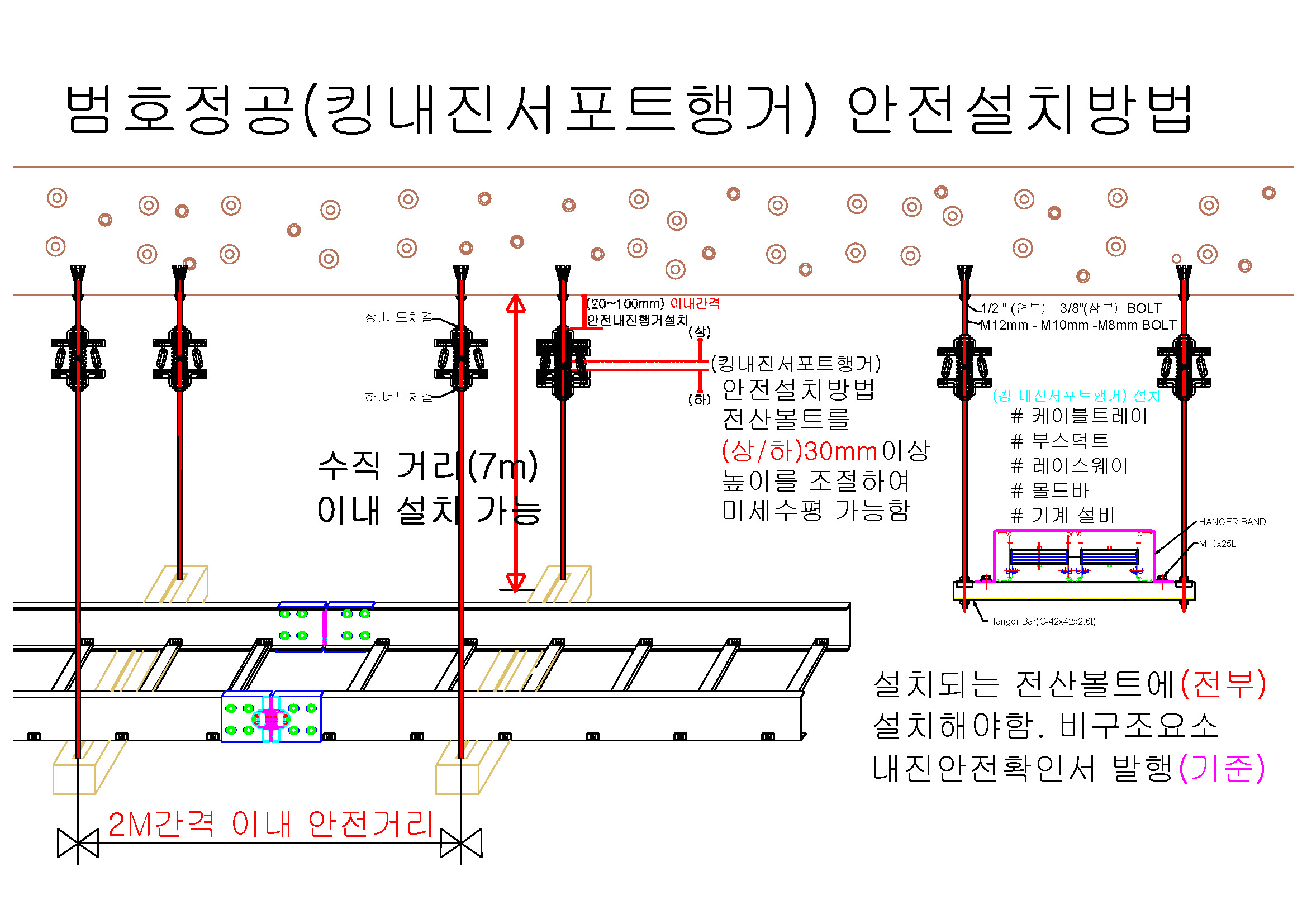

1. 내진서포트행거 장치 안전성 (범호정공) BHS-401-제품

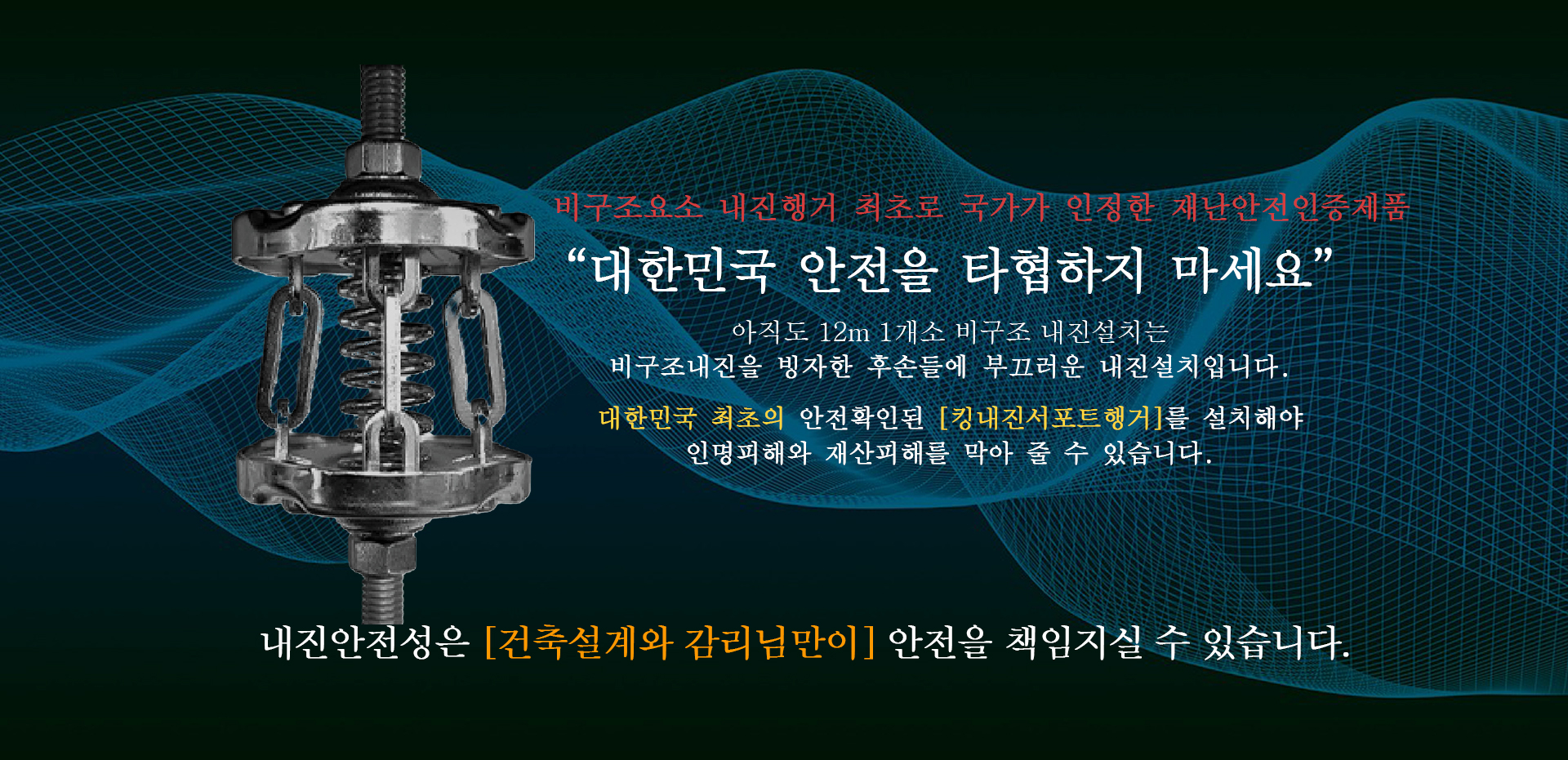

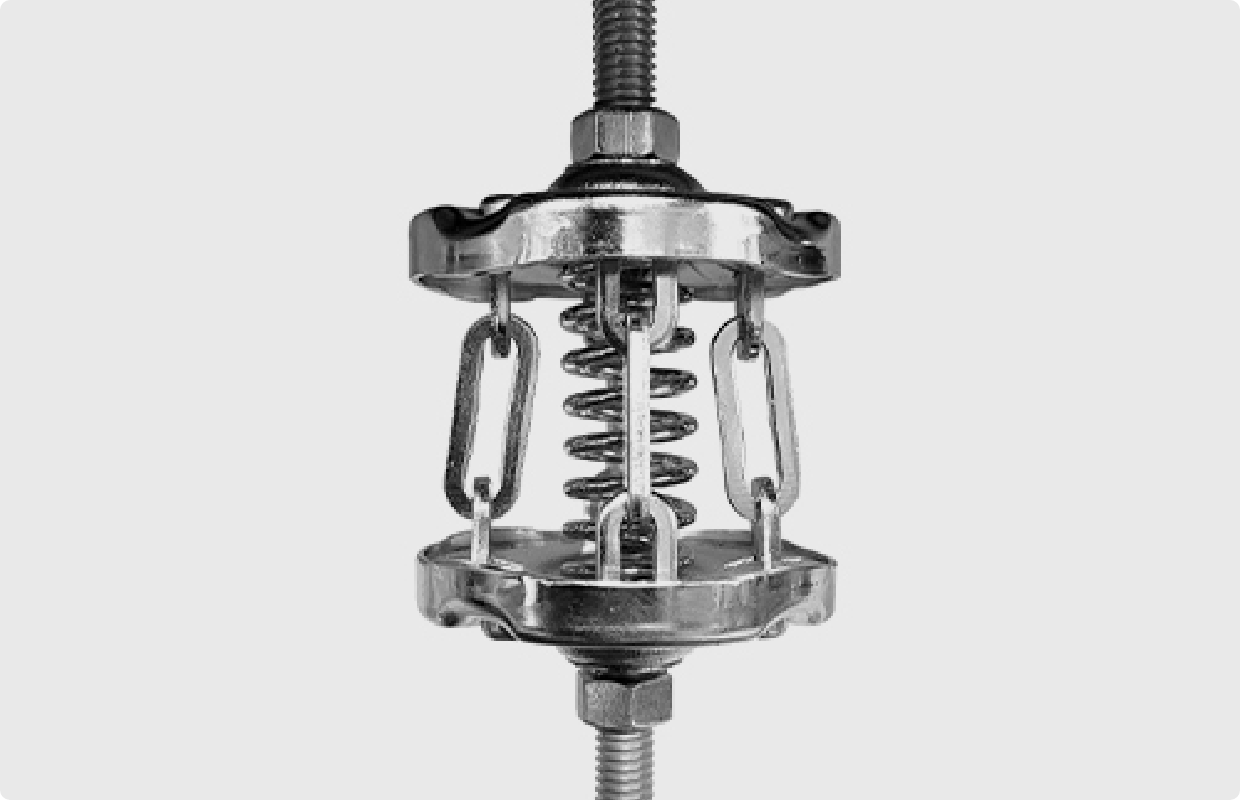

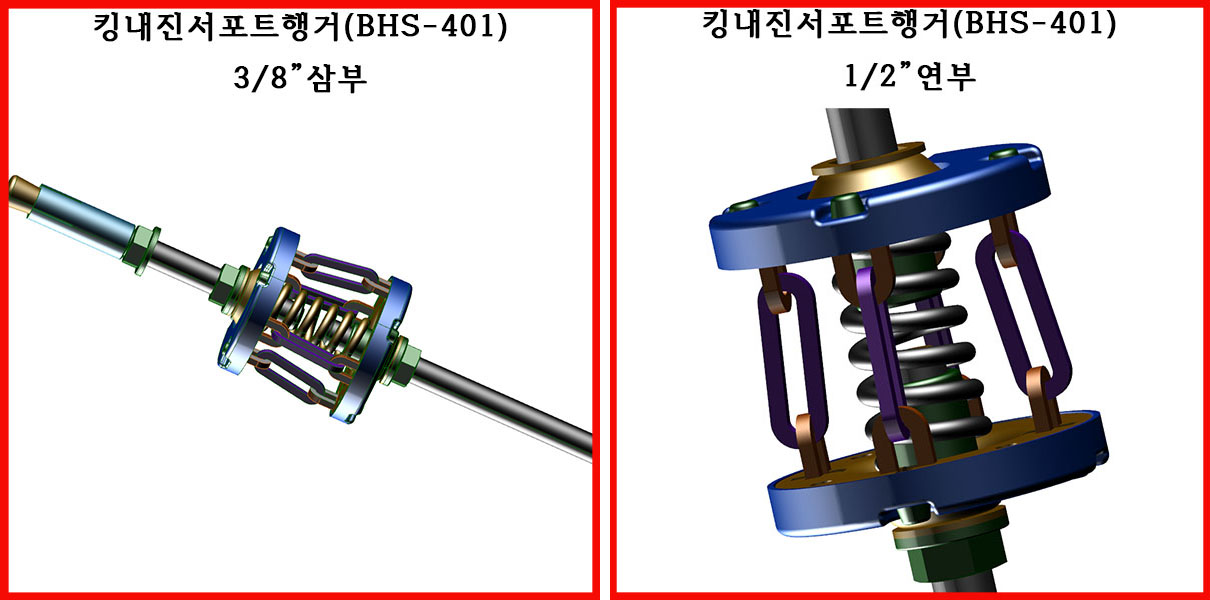

압축 코일 스프링 1개와 체인 4개로 구성된 내진행거
압축 코일 스프링 1개와 체인 4개로 구성된 내진서포트행거 장치에 대한 안전성을 검토함.
스프링은 상하 원형플랜지로 구속되고 이 원형플랜지들은 4개의 체인으로 소정의 제한된 이격거리가 유지되도록 함으로써 스프링은 자유장에서 구속장으로 압축되어 체인들에 소정의 장력을 제공하며 장치가 긴장된 상태에서 큰 외력이 작용하지 않으면 일정 형상으로 유지되고 큰 외력이 작요하여 변형하는 경우에도 스프링의 유연한 탄성복원력으로 원상으로 즉시 복원되는 것을 특징으로 함. 즉 행거(달대) 전체 길이에서 이 장치는 360도로 자유롭게 변형 가능한 이상적인 힌지 역할을 하지만, 유의할 것은 달대 길이방향으로 작용하는 중력방향 하중에 대하여 체인에 도입된 장력을 추가하여 체인의 인장파괴와 전단파괴 가능성에 대하여 보다 안전하게 검토함.
대한민국에서 가장 안전한 케이블트레이의

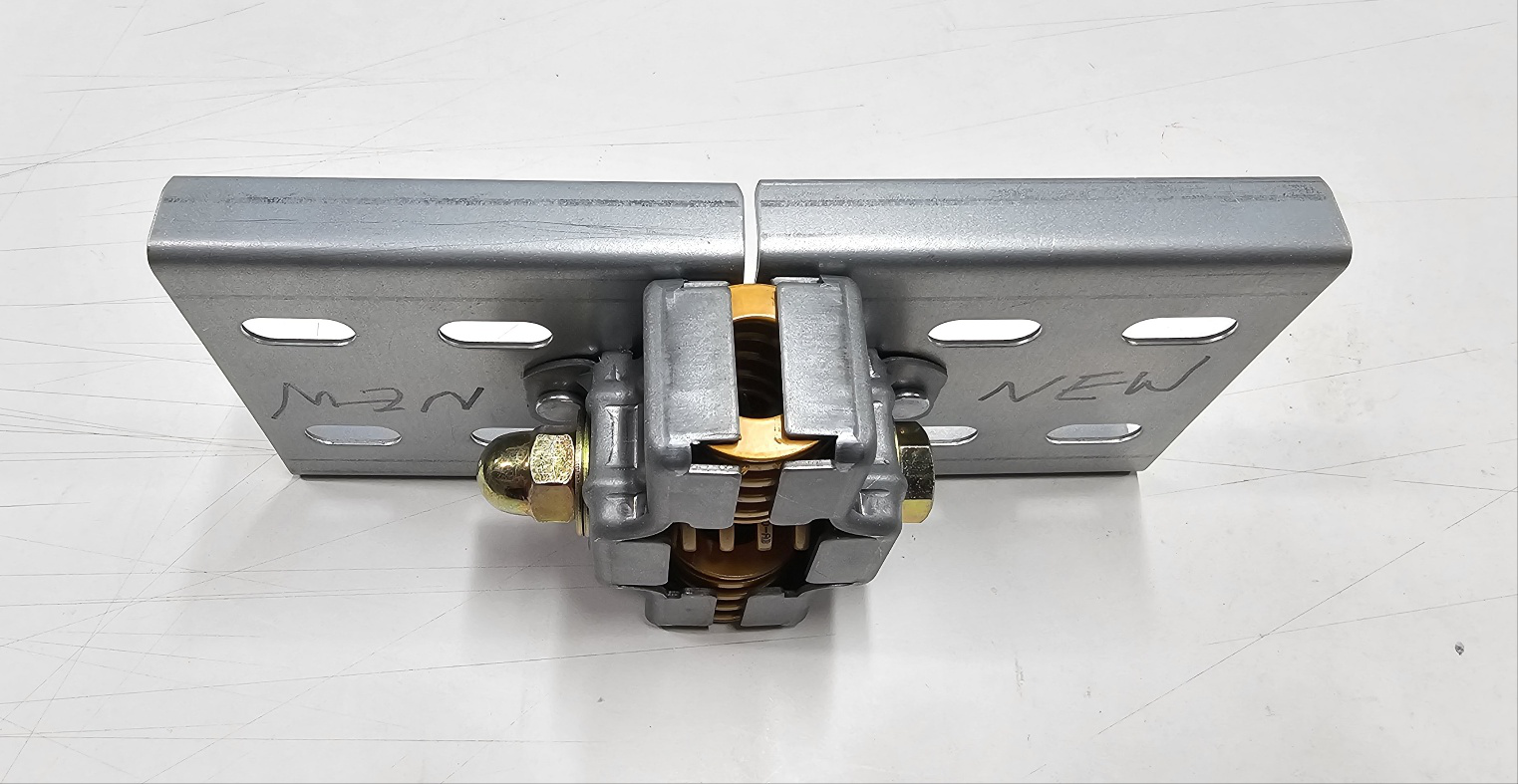

범호정공 킹내진조인트

지진발생시 3지점의 스프링 장치들에 의해상하 좌우 방향 움직임으로(내진력,제진력,감쇠력)등 전방향 진동을 완충할 수 있다.정 중앙에 위치한 스프링1개와 대칭되는 2개의 스프링이 진동을 흡수 할 뿐만이 아니라 지진시 진동에 의해 변화된 케이블트레이 등 킹내진연결조인트는 빠르게 원상복구 되어 안정된 내진력이 확보 되어진다.

Read more
내진 써포트 행거 기술의 현재와 미래

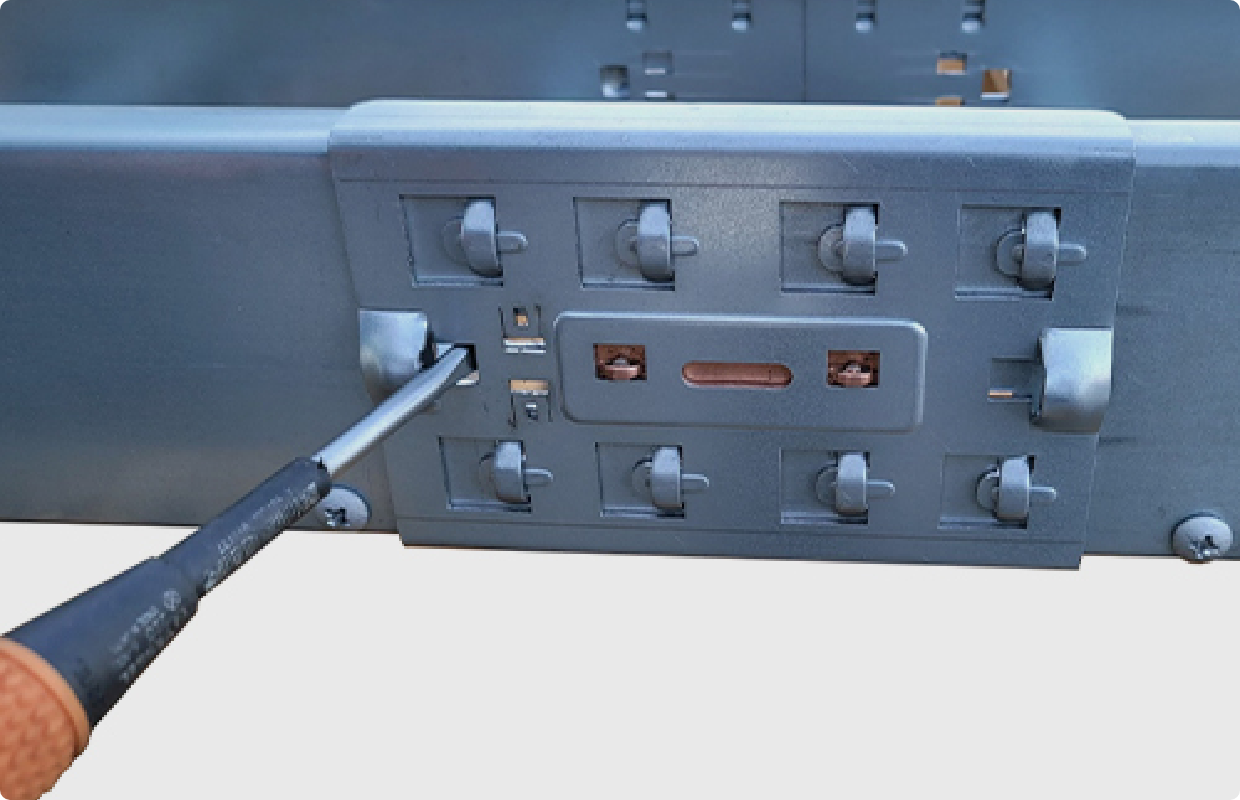

범호정공 킹 슬라이드 조인트

복수의 케이블 트레이가 수평으로 연결되기 위한 조인트로 슬라이드 결합 방식으로 기존 국내에 출시 된 케이블 트레이 조인트는 볼트체결 방식(10분소요)으로 시공과 해체에 시간이 많이 요구되며, 가격 경쟁력이 저하되었으나 포스맥 케이블 트레이 조인트는 혁신적인 체결방식(5초이내)으로 내구성, 시공성, 안전성, 체결성을 대폭 개선한 국내 케이블 트레이 시장의 큰 반향을 일으키고 있는 제품입니다.

Read more
내진 써포트 행거 기술의 현재와 미래

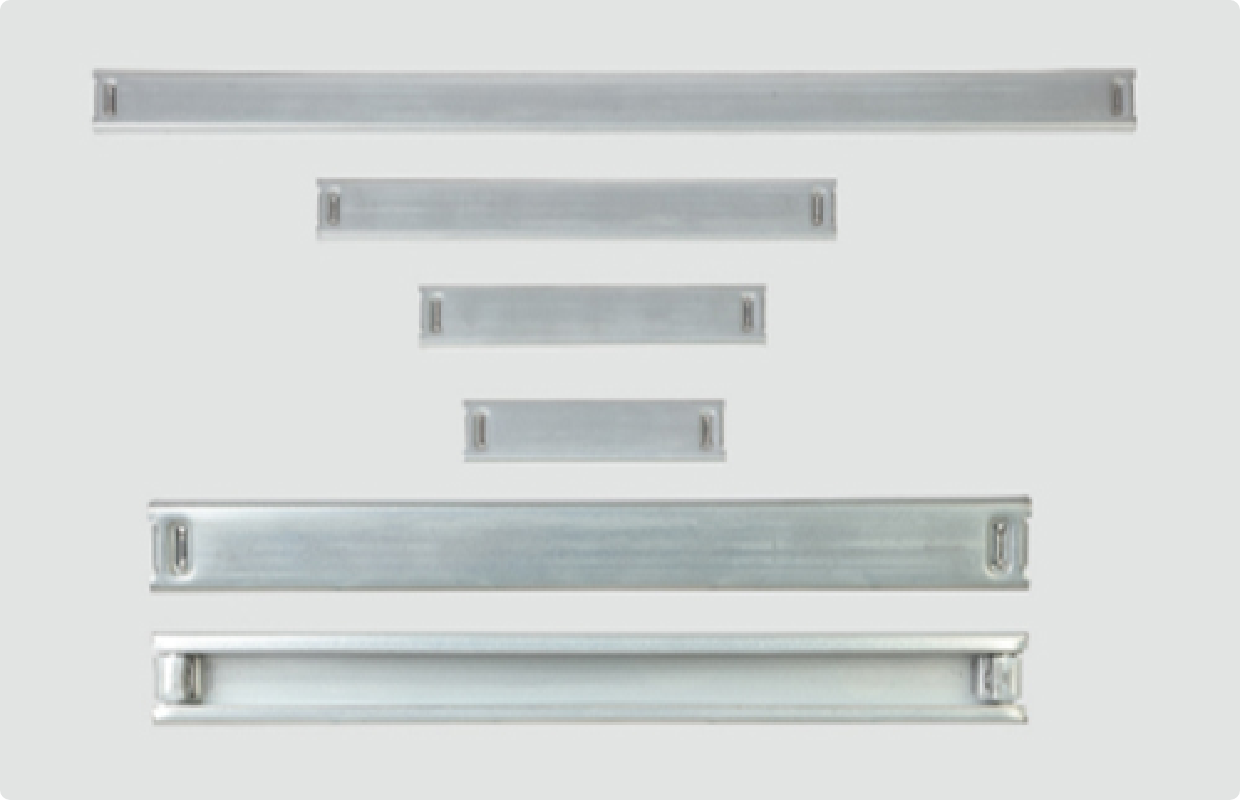

범호정공 킹 박스 렁

사이드 레일들 사이에 배치되며, 사이드 레일 사이 간격을 유지하는 케이블 트레이용 렁으로 렁과 케이블 트레이에 의해 렁의 제조단가를 크게 낮출 수 있고, 브라켓과 같은 별도의 결합 부자재가 없이도 사이드 레일과 렁 사이의 견고한 결합이 이루어 질 수 있는 장점이 있습니다.
